HF2LI-PID 四通道 PID 控制器选件

简介：

HF2LI-PID选件在HF2LI的基础上提供了4个无缝结合的高性能PID（比例积分微分）控制器，适用于一般控制。该控制器可对多个物理器件提供高效的闭环控制。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

HF2LI-PID的特点

─ 开箱即用的闭环控制解决方案

─ 无需外部PID硬件

─ 与LabVIEW™ 相比将闭环带宽更快

HF2LI-PID升级与兼容性

─ 可现场升级

─ 无法与HF2LI-RT实时升级选件同时操作

─ 与所有其他HF2LI选件兼容

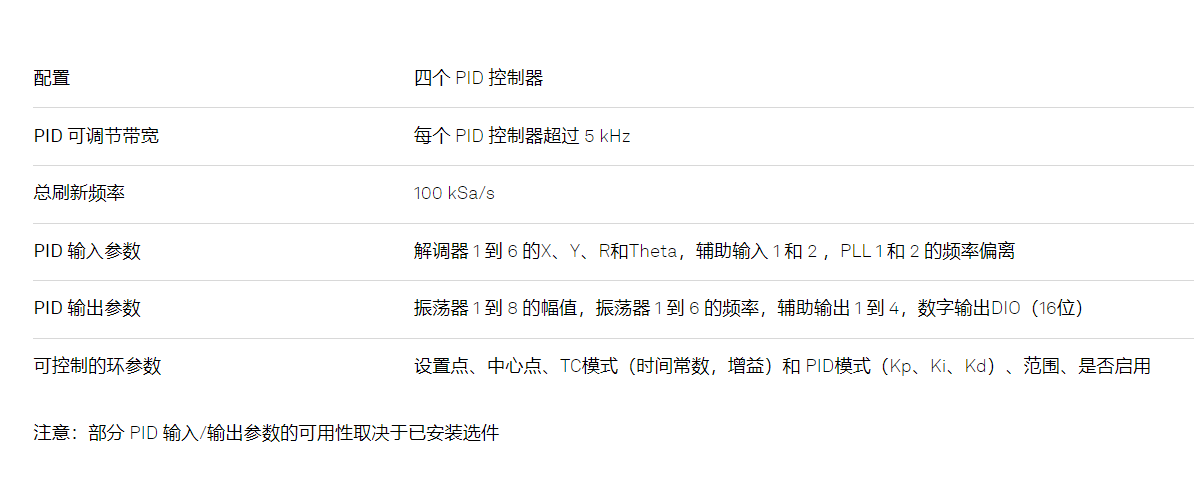

产品参数

应用领域

─ 激光稳定

─ 双边带分析（提高信噪比）

─ 扫描显微镜应用中的轴控制、Z控制

─ 自动增益控制 (AGC)

─ 开尔文探针力显微镜 (KPFM)

─ SPM 探针保护

─ 双频谐振跟踪 (DFRT)

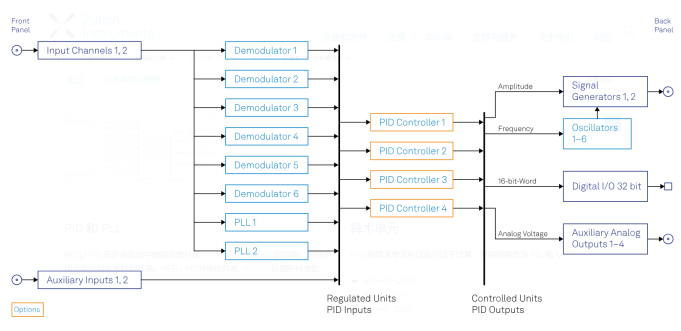

功能图解

PID 和 PLL

HF2LI-PID 在许多应用中都能完美补足 HF2LI-PLL 升级选件的功能，单独使用也能达到非常好的效果。HF2LI-PID升级选件是 HF2PLL 仪器的标准配置。

PID 智能参数设定

PID 智能参数设定工具可使用户高效地决定控制环参数。此外，还可以通过 4 个内置模型模拟控制环，以便快速寻找适当的参数设置。PID 调谐器则可用来进一步优化参数设置。

算术单元

HF2 的算术单元可以执行以下计算，并将结果作为 PID 输入：

─ |Z(n+1)| - |Z(n)|

─ X(n+1) - X(n)

─ |Z(n+1) - Z(n)|

其中，Z(n) = X(n) + i Y(n)，是第 n 个双相解调器的复数解调数据输出。而 R(n) = |Z(n)|，对应其幅值。
