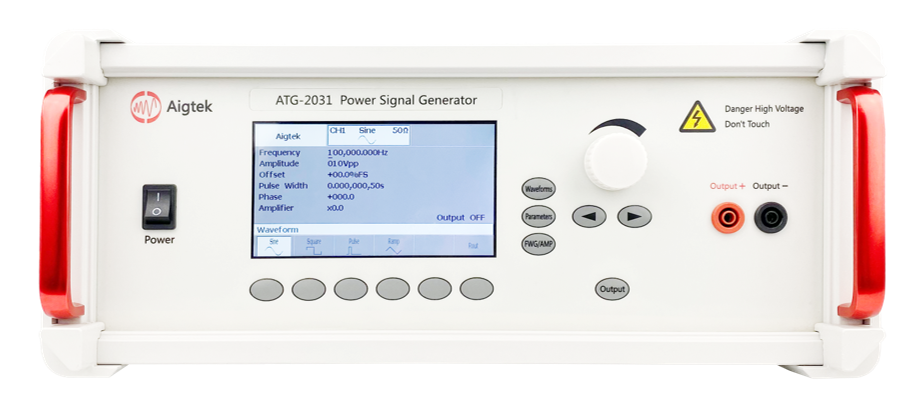

ATG-2000系列功率信号源

简介：

ATG-2000系列是一款功率信号源，主要可用于院校内电子实验测试、MEMS测试、超声波测试、电磁成驱动、压电陶瓷驱动等。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。

联系我们在线留言在线客服

产品特点产品参数功能图解

产品特点

l 可输出正弦波、方波、三角波、脉冲波

l 输入信号可内置或外置

l 输出电压高达1600Vp-p（±800V）

l 输出电流500mA（更高电流可定制）

l 工作频率（-3dB）DC~1MHz

l 带宽（-3dB）DC~1MHz

l 输出电压高达1600Vp-p（±800Vp）

l 最大输出电流500mAp（更高电流可定制）

产品参数

型号	ATG-2021H	ATG-2022H	ATG-2031	ATG-2032
通道数	1	2	1	2
输出形式	单端输出		单端输出
带宽（-3dB）	DC~1MHz		DC~500kHz
最大输出电压	200Vp-p（±100Vp）		300Vp-p（±150Vp）
最大输出电流	250mAp（DC~50Hz）		60mAp（DC~50Hz）
	500mAp（>50Hz）		120mAp（>50Hz）
最大输出功率	50Wp		18Wp
保险丝	2A/250V 5A/250V		2A/250V
电压增益	x0~60（1 step）		x0~50（1 step）
负载R_L上限	≥395Ω（DC~50Hz）		≥2.45kΩ（DC~50Hz）
	≥195Ω（>50Hz）		≥1.2kΩ（>50Hz）
输出电阻	5Ω /1kΩ (可定制）		50Ω /2.5kΩ (可定制）
压摆率	≥445V/μs		≥334V/μs
输入电阻	5kΩ
输入幅度	0~10Vp-pMAX
输出电压误差	≤±3%FS@1kHz
电压监测	100:1（±5%）
谐波失真（THD）	≤0.1%@1kHz，100Vp-p
输出电压零点漂移	≤±0.1V
信噪比	≥80dB
输出接口	4mm香蕉插座
保护	过流保护
信号地	与机壳、电源线地相连
供电电压	AC220V±10%，50Hz
工作温度	0℃~45℃
储存温度	-20℃~50℃
工作湿度	≤80%RH，无冷凝
尺寸（宽高深）	365163365mm	440163470mm	365163365mm	365163365mm

功能图解

l 可输出正弦波、方波、三角波、脉冲波

l 输入信号可内置或外置

l 输出电压高达1600Vp-p（±800V）

l 输出电流500mA（更高电流可定制）

l 工作频率（-3dB）DC~1MHz

l 带宽（-3dB）DC~1MHz

l 输出电压高达1600Vp-p（±800Vp）

l 最大输出电流500mAp（更高电流可定制）
