输出电压范围

版本：
±0.1V, ±0.3V
±1V, ±2V
±5V, ±10V
±14V, ±20V
±30V, ±40V

注意：某些设备提供约1V的过载保护，例如±14V设备实际上可以输出（在低输出电流下）高达±15V。

输出数量

1, 2, 4, 8, 10, 12 或 16 个输出线路，具体取决于设备配置。

输出连接器

BNC 插座（标准），SubD 25针母头，其他可根据要求提供。

输出电流

每输出

约 ±10mA（四象限操作，|U_OUT| < 10V）适用于 ±14V 及以下范围；
约 ±2mA（四象限操作）适用于更高输出范围；
超过 +/-8.6mA 时会有过载指示。
注意：
20V、30V、40V 范围的设备：每台设备的最大输出电流为 10mA。
输出电压 ≤ 1V 的设备可根据要求配备更小的电流范围。

输出
参考地

所有输出共用一个GND，该GND可相对于机壳地浮动至 +/-30V；
电压变化必须慢于 ±2V/µs 以避免损坏。

输出电阻

50Ω ±3%（I < 2mA，±1V 至 ±14V 版本）；
2Ω ±15%（I < 6mA，±100mV 版本）；
100Ω ±3%（±20V, ±30V, ±40V 版本）。

编程分辨率

BS 系列：16 位；
BSA 系列：19 位

精度

典型误差

最大误差

典型漂移

% 设定值

0.014%

0.02%

0.001% 每天

偏移误差

版本 ±40V

±2.2mV

±3.6mV

±0.35mV 每天

版本 ±30V

±1.5mV

±2.9mV

±0.30mV 每天

版本 ±20V

±1.0mV

±2.4mV

±0.16mV 每天

版本 ±5V 至 ±14V

±0.9mV

±1.8mV

±0.05mV 每天

版本 ±2V

±0.31mV

±0.9mV

±0.02mV 每天

版本 ±1V

±0.25mV

±0.8mV

±0.01mV 每天

版本 ±100mV

±15µV

±50µV

±4µV 每天

版本 ±300mV

±25µV

±100µV

±12µV 每天

温度漂移

版本 +/-1V 到 +/-40V

与量程相关

BS:               5ppm/K

BSA:          2.5ppm/K

与偏移相关

                     15µV/K

版本 +/-100mV, +/-300mV

与量程相关

                20ppm/K

与偏移相关

                     4µV/K

输出波动
（适用于2018年6月之后生产的设备）
注意，Offset-GND 输入需要连接到 0V，或者将 Offset-GND 选择开关设置为“接地”，以确保低噪声和低波动水平。

典型值

最大值

条件

纹波（50Hz, 100Hz）

无输出电流

版本 +/-5V 到 +/-14V

BS:    < 5µV rms

14µV rms

BSA:   < 1µV rms

11µV rms

版本 +/-1V, +/-2V, BS/BSA

≤ 2µV rms

7µV rms

版本 +/-20V, BS/BSA

≤ 6µV rms

14µV rms

版本 +/-30V, +/-40V, BS/BSA

≤ 11µV rms

18µV rms

版本 +/-100mV, +/-300mV

≤ 2µV rms

4.5µV rms

噪声 10kHz…10MHz

版本 +/-20V, +/-30V, +/-40V

1mVrms

版本 +/-2V 到 +/-14V

≤ 0.5mV rms

版本 +/-100mV

≤ 0.06mV rms

低频噪声 1Hz…10kHz

50ms内部滤波器激活

版本 +/-10V, +/-14V, +/-20V

10µVrms

版本 +/-30V, +/-40V

20µVrms

采样间隔 1秒，温度 = 恒定

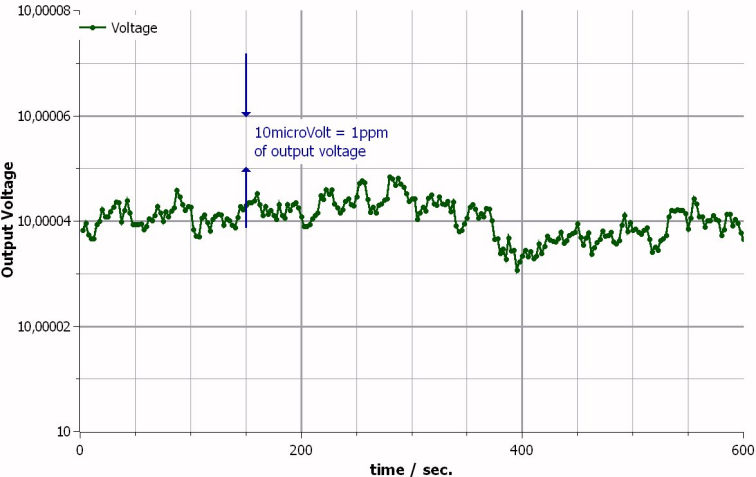

短期波动

版本 +/-30V, +/-40V

80µV pp

140µV pp

观测周期 100秒

@ 输出电压 30V

100µV pp

180µV pp

观测周期 24小时

版本 +/-20V

50µV pp

110µV pp

观测周期 100秒

@ 输出电压 20V

75µV pp

160µV pp

观测周期 24小时

版本 +/-2V BS, BSA

7µV pp

15µV pp

观测周期 100秒

版本 +/-5V 到 +/-14V

9µV pp

22µV pp

观测周期 24小时

@ 输出电压 10V

BS:       21µV pp

BS:        45µV pp

观测周期 100秒

BSA:       8µV pp

BSA:      20µV pp

观测周期 100秒

80µV pp

150µV pp

观测周期 24小时

版本 ±100mV

@ 输出电压 100mV

0.9µV pp

观测周期 100秒

20µV pp

观测周期 24小时

通道隔离

典型值

最大值

版本 +/-1V 到 +/-40V

BS:        1.2ppm

BS:       2ppm

静态通道串扰

BSA:       0.6ppm

BSA:        1.5ppm

无输出电流负载

版本 +/-100mV

250ppm

350ppm

相对于其他通道的电压变化比率

版本 +/-300mV

10ppm

65ppm

LCD 屏幕显示和电压/电流表读数（源表功能）

范围

±100mV 至 ±40V，固定范围，取决于设备版本；
±100µA 至 ±10mA，固定范围，取决于设备版本。

精度

典型值

最大值

刻度误差
（电压/电流读数）

0.02%

0.05%

注意：通道间读数的串扰在 100mV 和 300mV 范围的设备中可能为 10^-3。

偏移误差

电压表

版本 ±20V, ±30V, ±40V

2mV

4mV

版本 ±10V, ±14V

1.5mV

3.5mV

版本 ±1V 至 ±5V

1mV

2mV

版本 ±100mV, ±300mV

50µV

140µV

电流表

版本 +/-20V 到 +/-40V

2µA

5µA

版本 +/-2V 到 +/-14V

1µA

3µA

版本 +/-1V

0.2µA

0.5µA

版本 +/-100mV, +/-300mV

0.1µA

0.3µA

波动

满量程相关

0.01%

0.02%

观测间隔 ΔT = 10s

注 1)
电压/电流范围分配（除非定制）：
+/-2V 到 +/-40V ↔ +/-10mA 电流范围
+/-100mV 到 +/-1V ↔ +/-1mA 电流范围，可选 +/-100µA 电流范围

注 2) 上述数值适用于 2021 年 8 月之后生产的设备（序列号 017257 及之后）。

远程控制 / 通信参数

远程连接

USB 2.0 兼容连接至 PC，提供完全电气隔离。
设备作为 RS232 控制设备（8N1 协议，无握手），通信波特率可为 9600、115200 或定制值。
备注：‘8N1’ = 8 位数据位，无奇偶校验，1 位停止位。

USB 隔离等级

USB 插座与外壳 GND 之间的最大电压为 +/-100V

命令语言

清晰的 ASCII 代码
命令代码参见附录和程序员指南

设备响应时间

参见附录

软件支持

 需要 USB 驱动程序。

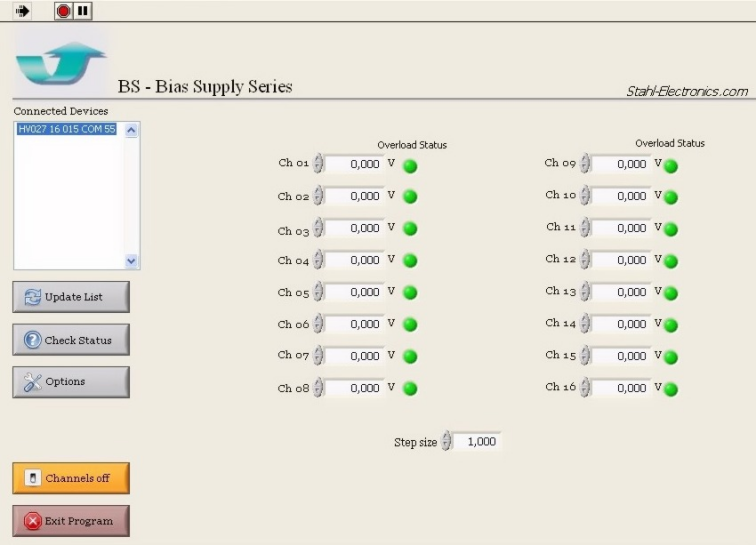

提供基于 LabVIEWTM 的免费用户界面和可执行程序

电源供应

仅包含线性稳压器，无开关电路

交流电源额定值

（根据国家不同）
注意：固定交流输入电压 230VAC，50Hz；保险丝：中速熔断 0.5A
或：交流输入电压 115VAC，50 至 60Hz；保险丝：中速熔断 1A

功耗

典型值 15.6W 至 20.0W
注意：使用错误的主电源电压会损坏设备。

环境条件

存储温度

   -10°C 至 +50°C

磁场

最大允许 5 mT

湿度与温度

非冷凝湿度，温度在 +10°C 至 +28°C 之间

其他

风扇

典型寿命 50,000 至 100,000 小时；故障或低速时发出声音警告。

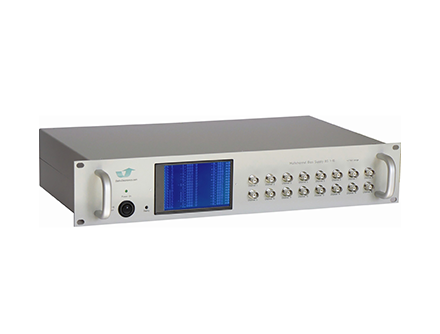

外壳尺寸

标准机架安装，宽 19.00 英寸，深 12 英寸，2 个高度单位。前面板安装孔配置为 M6 机架螺栓。

重量

约 3.3 公斤，具体取决于配置
