DHPVA系列100/200MHz可变增益电压放大器

简介：

FEMTO的DHPVA宽带放大器系列提供了品质的组合：高达x1,000、100或200 MHz的可变增益带宽，与所选增益设置无关，的增益平坦度，低的噪声和放大器的低失调漂移。这种组合使DHPVA放大器成为需要几乎理想特性的所有应用的理想选择。示波器和AD转换器的灵敏度提高了许多倍，而不会影响要测量的信号的形状。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

━ 可变增益从10到60 dB（x 3到x 1,000）

━ 直流带宽为100或200 MHz，与选择的增益设置无关

━ 直流漂移仅为0.3 µV /°C

━ 输入噪声2.3 nV /√Hz

━ 可切换的10或20 MHz低通滤波器，可将宽带噪声降至zui低

━ 本地和远程控制

获得独立带宽

普通可变增益放大器的带宽通常随着增益的增加而减小。因此，脉冲和快速信号的上升和下降时间将随所选的增益设置而变化，从而使得准确甚至可靠的时间分辨测量变得困难甚至不可能。我们通过为创新型宽带放大器开发复杂的宽带设计概念来解决此问题。对于所有增益设置，带宽和上升/下降时间在整个增益范围内保持恒定在zui大偏差的±10％以内。

动态输入范围：10uV至300mV

FEMTO选择的多级放大器设计避免了可编程衰减器或乘法放大器的缺点，在这些放大器中，动态受主放大级的噪声和漂移性能限制。由于采用了复杂的多级设计，DHPVA系列同样适用于幅度从大约100 µV到300 mV（动态范围70 dB）的输入信号。由于其DC稳定性，当应用信号平均时，动态范围可以进一步扩大，从而提供10 µV至300 mV（90 dB）的有效可用信号范围。

产品参数

Model	DHPVA-101	DHPVA-201
Lower Cut-Off Frequency	DC/10 Hz, switchable	DC/10 Hz, switchable
Upper Cut-Off Frequency	10/100 MHz, switchable	20/200 MHz, switchable
Gain Flatness [dB]	±0.15	±0.15
Gain [dB]	10/20/30/40/50/60, switchable	10/20/30/40/50/60, switchable
Input Noise Voltage	2.3 nV/√Hz	2.3 nV/√Hz
Input Voltage Drift	0.3 µV/°C	0.3 µV/°C
Input/Output	50 Ω, BNC	50 Ω, BNC
Input Return Loss S11	−31 dB @ 100 MHz	−22 dB @ 200 MHz
Output Return Loss S22	−35 dB @ 100 MHz	−30 dB @ 200 MHz
Output Voltage (Power)	±1 V (+10 dBm)	±1 V (+10 dBm)
Monitor Output	DC - 100 kHz	DC - 100 kHz
Digital Control	TTL, CMOS, opto-isolated	TTL, CMOS, opto-isolated

偏置电压可通过微调电位器或外部控制电压进行调整。通过 LED 指示所选增益设置。输出具有短路保护功能。电源通过 3 针 Lemo® 插座供电，设备附带一个配套连接器。可选配 PS-15 电源系列。

新改进的型号 DHPVA-101 和 DHPVA-201 替代了之前的 DHPVA-100 和 DHPVA-200。它们完全兼容，提供至少相同或更优的电气性能。如果提供足够的替代冷却方式，例如将放大器安装到足够大的机箱/机架系统上，则散热片可以拆除。

应用领域

━ 示波器和瞬态记录仪前置放大器

━ 光电倍增放大器

━ 用于光接收器和电流放大器的信号增强器

━ 时间分辨脉冲和瞬态测量

━ 自动化测量系统

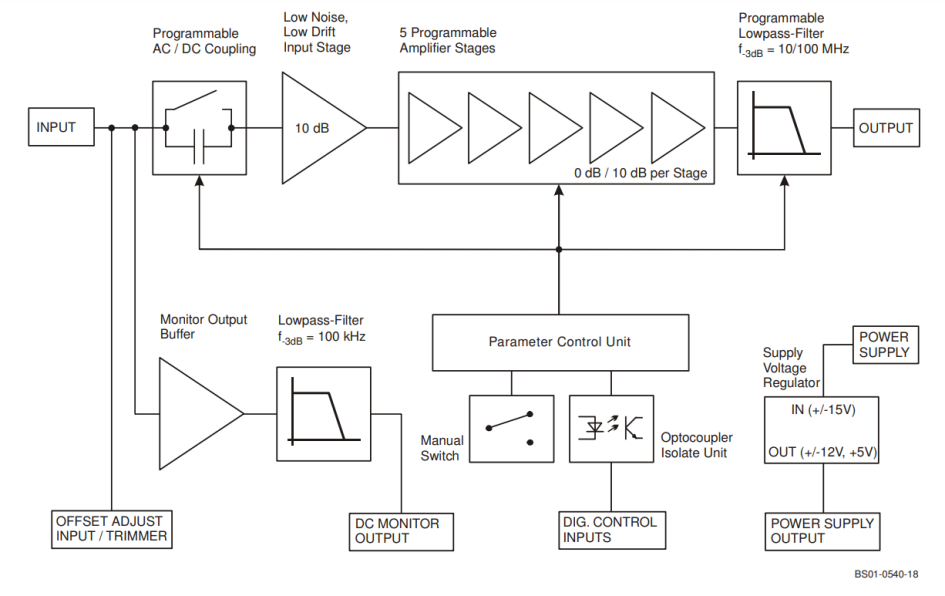

功能图解
