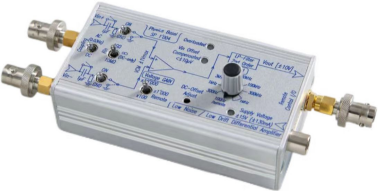

LNLD SP1004差分电压放大器

简介：

低噪声低漂移（LNLD）差分放大器结合了超低输入电压噪声和出色的稳定性（低偏置电压漂移）。这款1MHz带宽的真差分电压放大器提供了独特的特性，如浮动输入和主动稳定的偏置电压漂移。通过使用离散双结型场效应晶体管（J-FET，型号IF 3602）输入级，实现了低输入电压噪声。我们精心筛选并仅选择最佳、噪声最低的输入晶体管。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

精选噪声最低的输入晶体管，制成低噪声低漂移差分放大器，结合了超低输入电压噪声和优异的稳定性，低失调电压漂移。采用分立式双J - FET ( IF 3602 )输入级实现低输入电压噪声。我们的真差分电压放大器拥有1 MHz带宽，提供了独特的功能，如浮动输入和失调电压漂移主动稳定。

低噪声低漂移差分放大器体积小、重量轻(290克)，可以方便地安装在实验装置附近，如直接安装在击穿盒或恒温器上。这个多功能的实验室电压前置放大器提供了3个数量级的增益，从100到10000，集成低通滤波器截止频率在100 Hz到1 MHz之间。远程控制单元可远程调节增益和滤波器设置。交流或直流耦合，输入电阻可以在10 MΩ，1 GΩ，和无穷大(仅直流)之间切换。器件可承受高达±1V的共模电压。

其他商用仪器的输入电压会随时间漂移10s μ V。而我们的低噪声J - FET输入级的失调电压漂移可通过精密伺服控制环路降低到0.3 μV/K以下，这一独特的特性是我们的前置放大器独有的。在器件所加电压与μV级相关的实验中，稳定的输入电压偏置非常有价值。

差分放大器的输出地与电源和计算机接口隔离，实验电缆提供了测量地，这种接地方案有助于避免不需要电池的接地回路，实现了超低噪声测量。

产品参数特点

━ DC - 1MHz差分电压放大器

━ 低输入电压噪声

━ 典型输入参考电压噪声：

6.5 nV/sqrt（Hz）@1 Hz

1.8 nV/sqrt（Hz）@10 Hz

1.0 nV/sqrt（Hz）@f>1 kHz

━ 稳定且低漂移的输入电压

25°C时的典型输入电压漂移：0.3µV/K

━ 30年的增益：x100、x1'000、10'000

━ 集成低通滤波器：100 Hz…1 MHz（9级）

━ 输入耦合：DC/AC（0.03 Hz）

━ ±1 V共模输入电压

━ 高共模抑制比：≥100 dB@100 Hz

━ 可选输入电阻：10兆欧姆/1千兆欧姆/∞欧姆（仅限直流）

━ 绿色LED指示输入偏置电压何时得到补偿和稳定

━ 红色LED指示过载

━ 包括SMA输入和输出连接器/BNC适配器

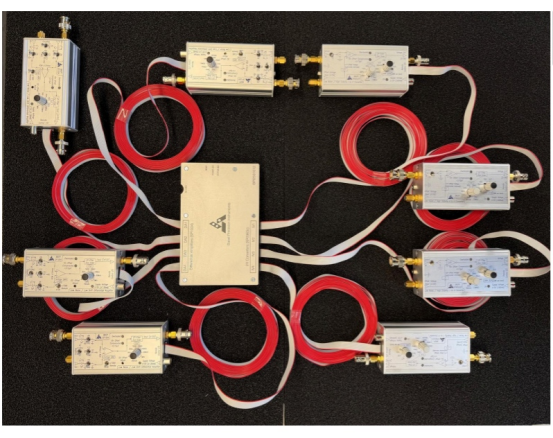

━ 远程控制增益和LP切断

━ 远程读出状态：过载、偏置补偿

━ 体积小、重量轻、功耗低

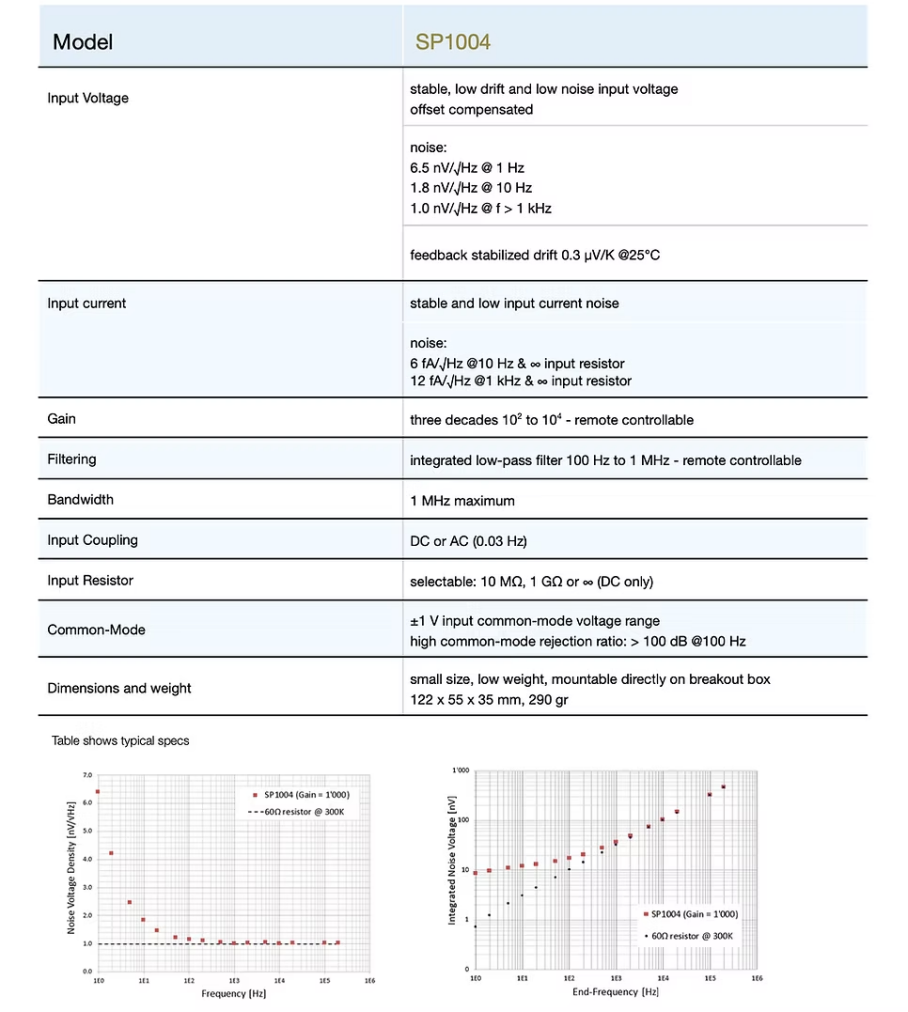

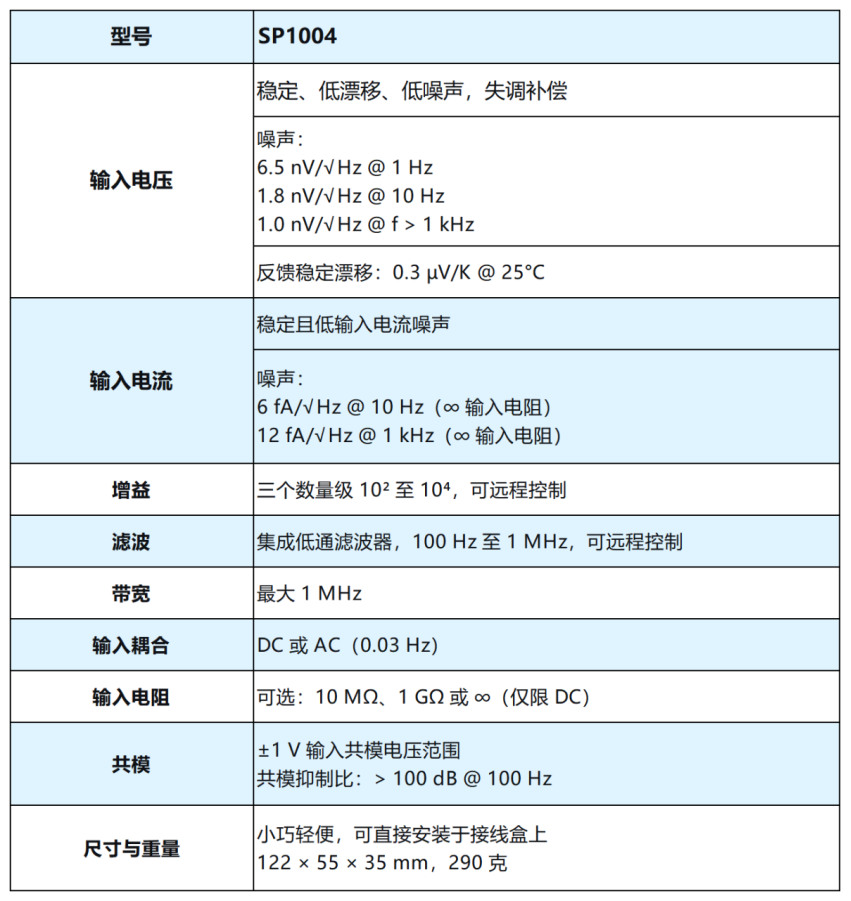

产品参数

应用领域

━ 低温下的灵敏电压测量

━ 低漂移直流差分电压测量

━ 使用分流电阻器精确测量直流和交流电流

━ 通用直流和交流低噪声实验室前置放大器
