ATA-1000系列是一款理想的可放大交、直流信号的宽带放大器。带宽高达25MHz,并且具有50Ω/10kΩ(或50Ω/1MΩ)两档输入电阻可选,匹配高、低内阻的信号源,实现信号的放大。输出电阻可调,客户可根据测试需求灵活选择。
ATA-1000系列宽带放大器应用场景:超声雾化、无损检测,二极管测试、超声加工、天线驱动、聚焦超声、电光调制。
─ 高带宽
─ 输出BNC接口、接线柱可选
─ 输入输出电阻可调
─ 电压增益数控可调
─ 带宽(-3dB)高达DC~25MHz
─ 最大输出电压70Vp-p(±35Vp)
─ 最大输出电流2Ap

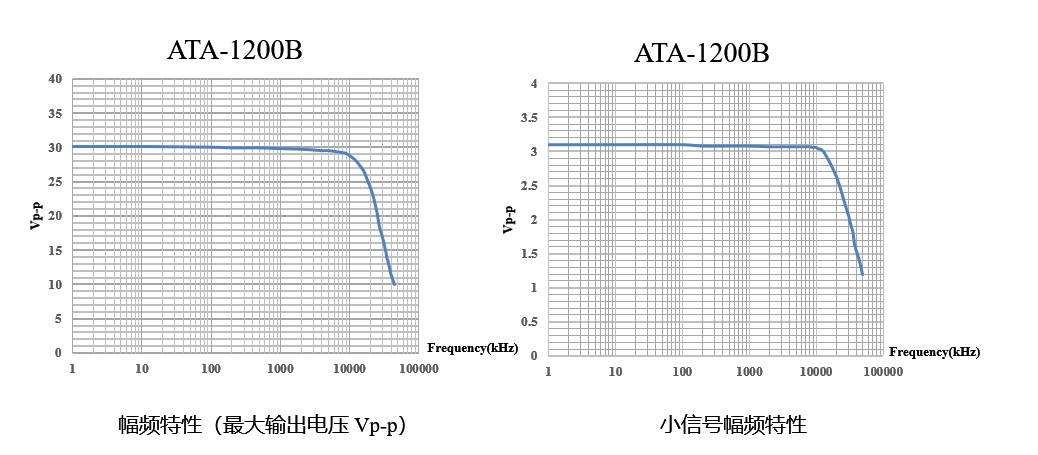

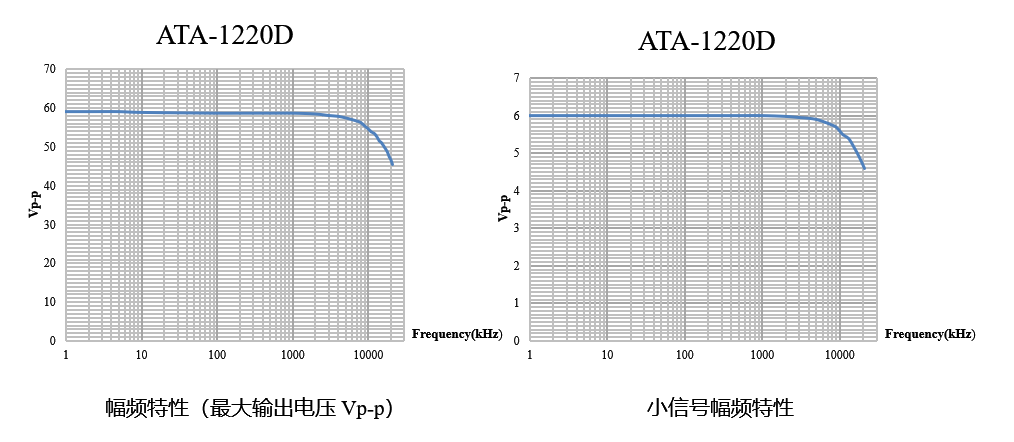

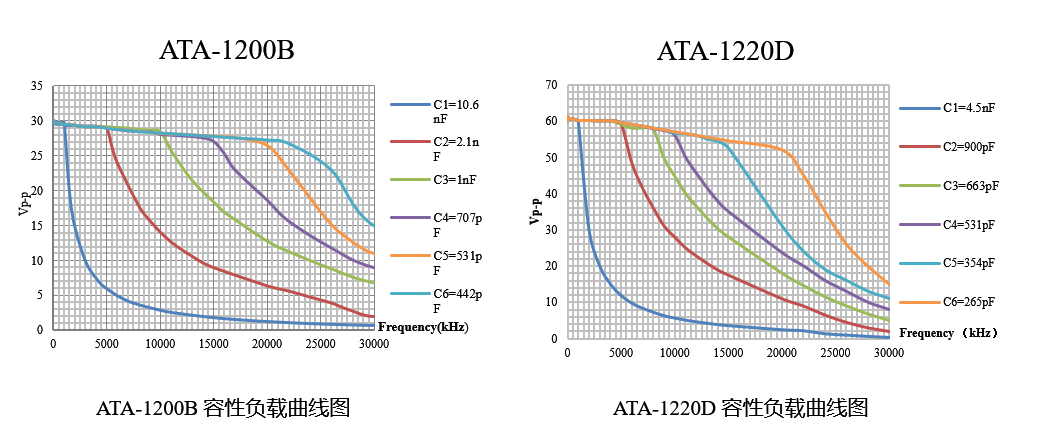

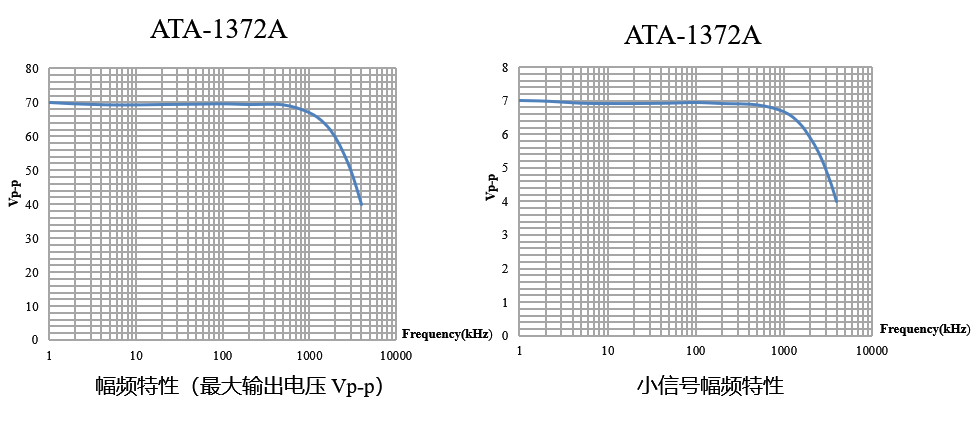

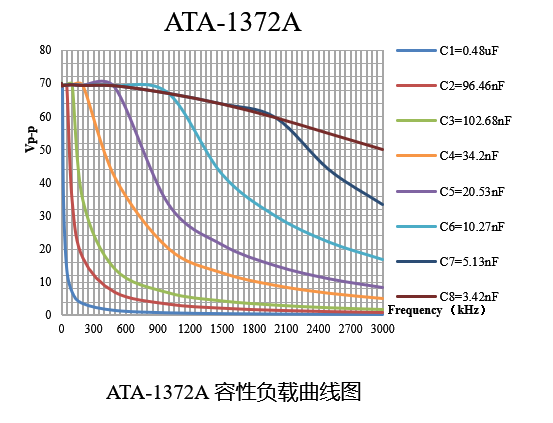

型号 | ATA-1200B | ATA-1220D | ATA-1372A |
输出形式 | 单端输出 | 差分输出 | 单端输出 |
带宽(-3dB) | DC~25MHz | DC~21MHz | DC~3MHz |
最大输出电压 | 30Vp-p(±15Vp) | 60Vp-p(±30Vp) | 70Vp-p(±35Vp) |
最大输出电流 | 500mAp(DC~50Hz) | 500mAp(DC~50Hz) | 1Ap(DC~50Hz) |
1Ap(>50Hz) | 1Ap(>50Hz) | 2Ap(>50Hz) | |
最大输出功率 | 15Wp | 30Wp | 70Wp |
电压增益 | 20dB可调(0.5dB step) | 26dB可调(0.5dB step) | x0~40(0.1 step/1 step) |
负载RL上限 | ≥29Ω(DC~50Hz) | ≥58Ω(DC~50Hz) | ≥33Ω(DC~50Hz) |
≥14Ω(>50Hz) | ≥28Ω(>50Hz) | ≥15.5Ω(>50Hz) | |
压摆率 | ≥1666V/μs | ≥2798V/μs | ≥467V/μs |
输出电阻 | 1Ω / 50Ω | 2Ω / 100Ω | ≤(2Ω+0.4μH) |
输入电阻 | 50Ω / 1MΩ 50Ω / 10kΩ | 50Ω / 10kΩ | |
输出电压误差 | ≤±3%FS@1kHz | ≤±2%FS@1kHz | |
谐波失真(THD) | ≤0.1%@1kHz,30Vp-p | ≤1%@1kHz,70Vp-p | |
输出电压零点漂移 | ≤±0.1V | ≤±10mV | |
信噪比 | ≥80dB | ≥70dB | |
输出接口 | BNC、4mm香蕉插座 | BNC | |
保护 | 过流保护 | 过流保护,过温保护 | |
保险丝 | 1A/250V | 2A/250V | |
输入幅度 | 0~10Vp-pMAX | ||
信号地 | 与机壳、电源线地相连 | ||
供电电压 | AC220V±10%,50Hz | ||
工作温度 | 0℃~45℃ | ||
储存温度 | -20℃~50℃ | ||
工作湿度 | ≤80%RH,无冷凝 | ||
尺寸(宽*高*深) | 262*163*365mm |
─ 用于院校类电子实验测试
─ 用于 MEMS 测试
─ 用于超声波测试
─ 用于电磁场驱动
─ 用于压电陶瓷驱动
