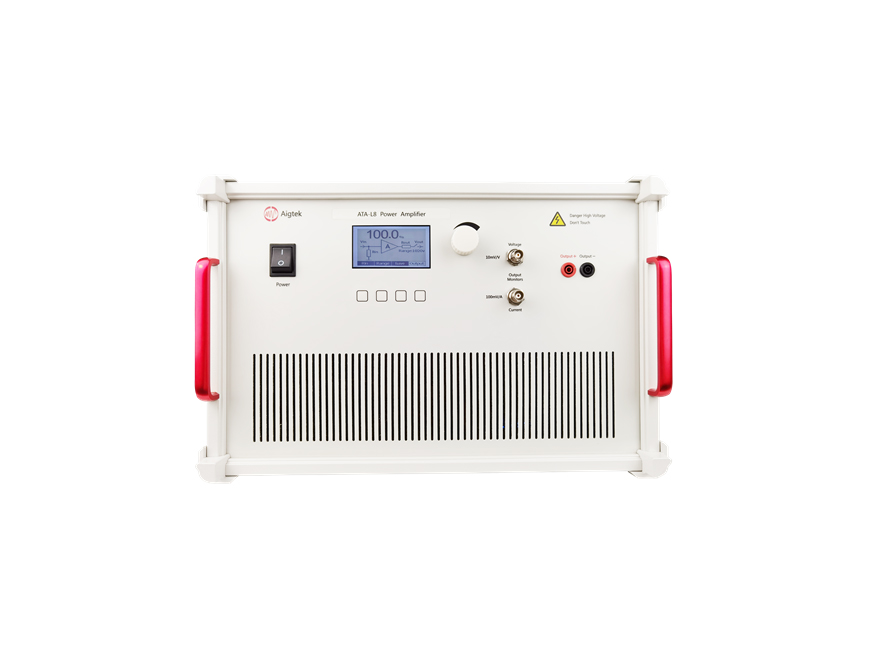

ATA-2000系列高压放大器
简介:

ATA-2000系列是一款理想的可放大交、直流信号的高压放大器。最大差分输出1600Vp-p (±800Vp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择,同时双通道高压放大器输出还可同步调节,可与主流的信号发生器配套使用,实现信号的放大。

产品特点 产品参数 功能图解 应用领域 相关下载
产品特点

━ 最大输出电压1600Vp-p(±800Vp)

━ 带宽(-3dB)DC~1MHz

━ 最大输出电流500mAp

━ 输出电压轨三档可调

━ 直流偏置连续可调


ATA-2000系列是一款理想的可放大交、直流信号的高压放大器。最大差分输出1600Vp-p (±800Vp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择,同时双通道高压放大器输出还可同步调节,可与主流的信号发生器配套使用,实现信号的放大。


ATA-2000系列高压放大器应用场景:超声测试、无损检测、驱动压电陶瓷、介电电泳细胞分选、超声雾化、超声聚焦。

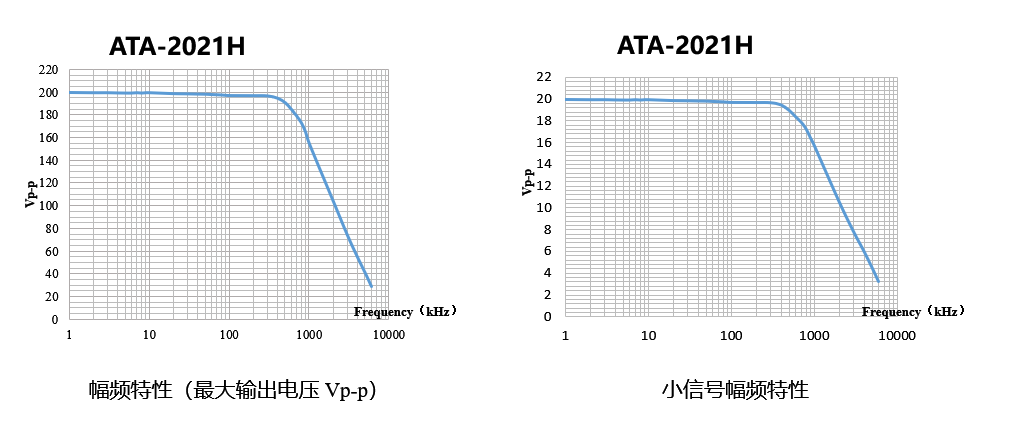

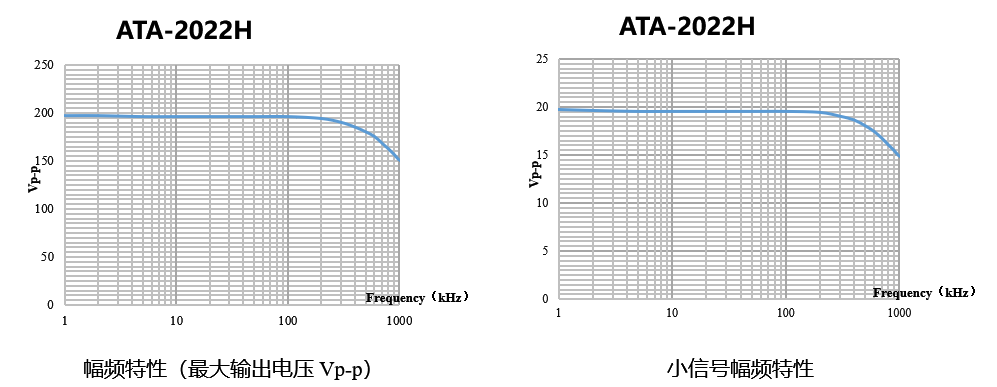

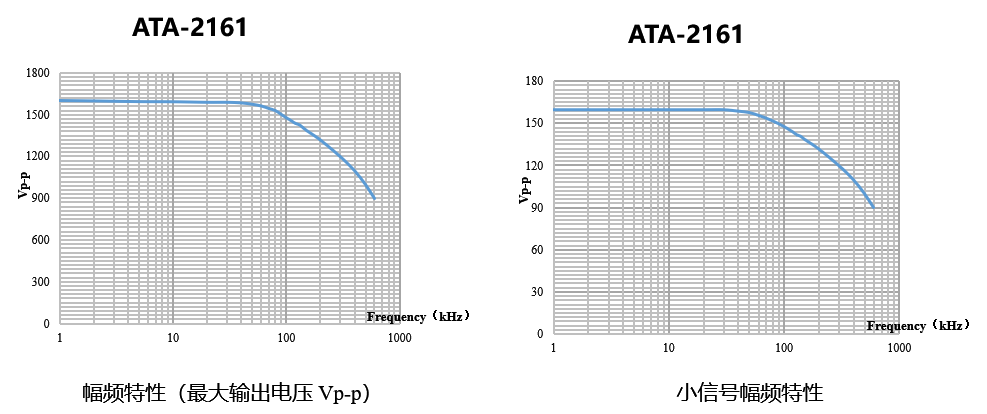

信号高速响应

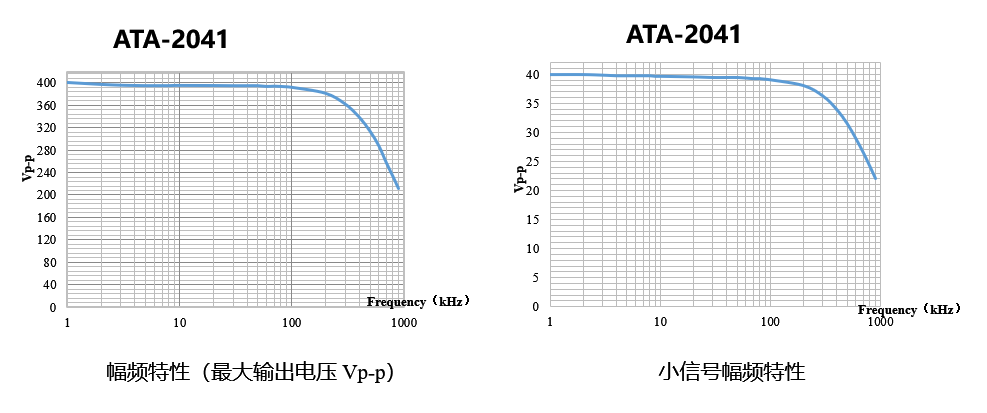

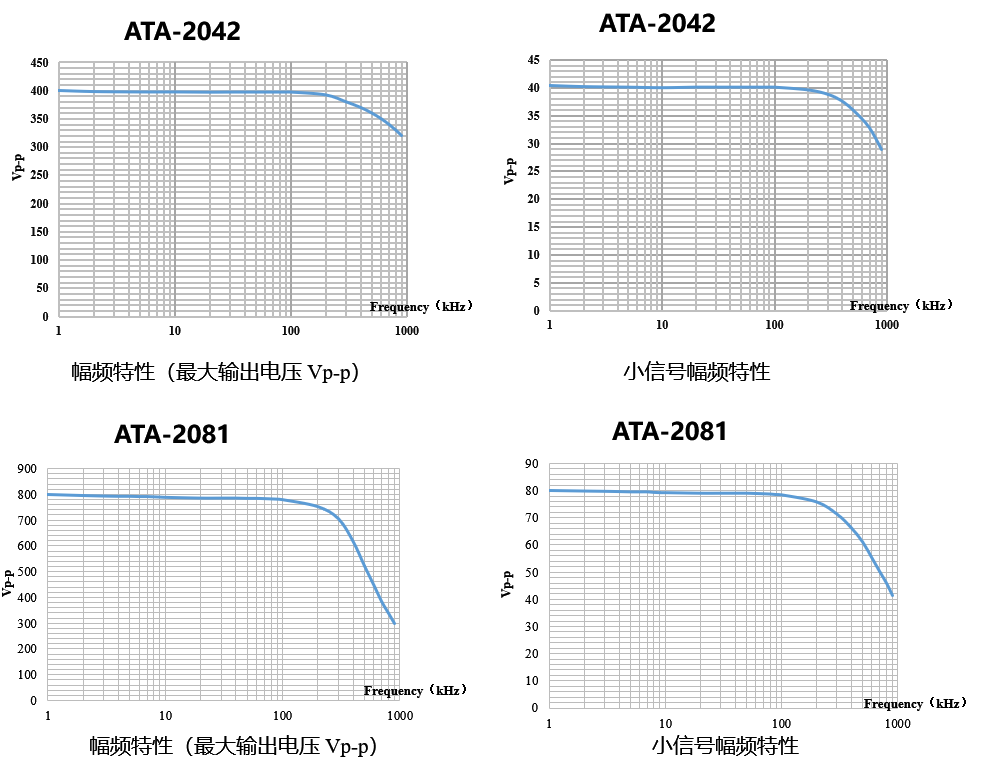

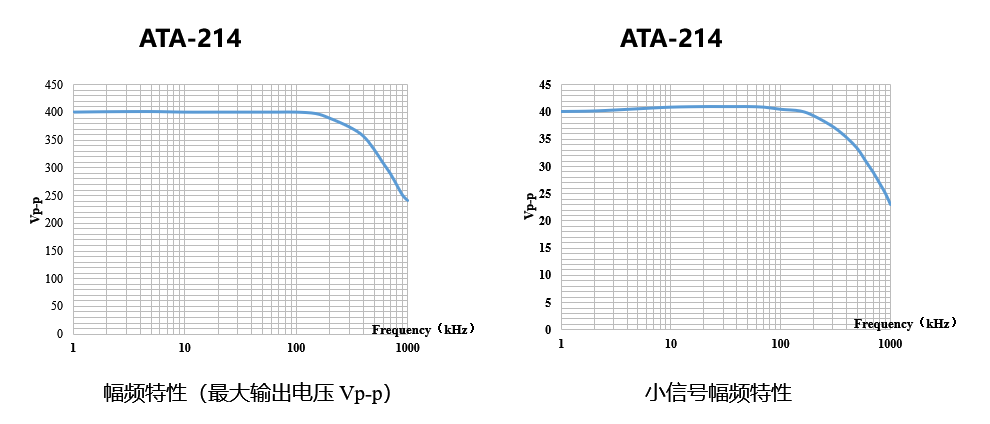

ATA-2000系列最大带宽可达1MHz,保证了信号的高转换速率以及良好的阶跃响应。

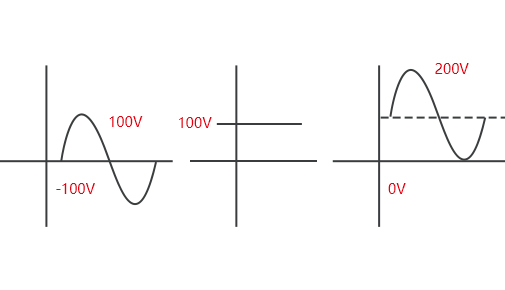

输出直流偏置调节

ATA-2000系列功放内置了直流偏置调节功能,可直接在功放上设置直流电压叠加信号发生器的交流信号进行输出,并且可以实现1V、0.1V精细化调节,从而作为负载端的直流电源变动测试。

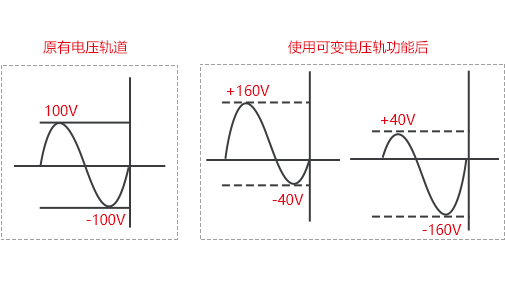

可变电压轨

ATA-2000系列功放配备了可变电压轨的功能,该功能可设定功放内部的电压轨道,使功放输出电压的正极性和负极性超出原有的电压轨道限制。

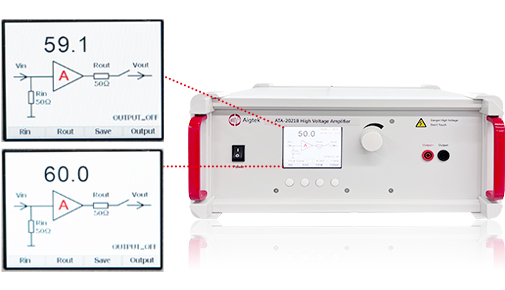

数控增益可调

ATA-2000系列打破了传统固定增益倍数,独创了数控增益调节功能,该功能可直接对功放的倍数进行X1、X0.1步进调节,适用于需要精细调整电压的各类科研实验。

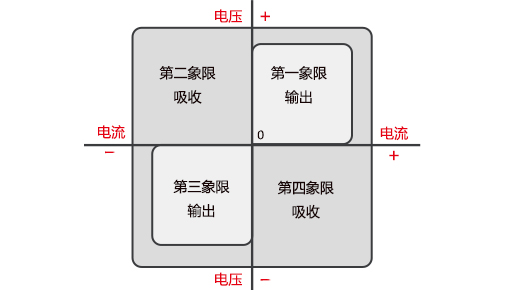

四象限输出

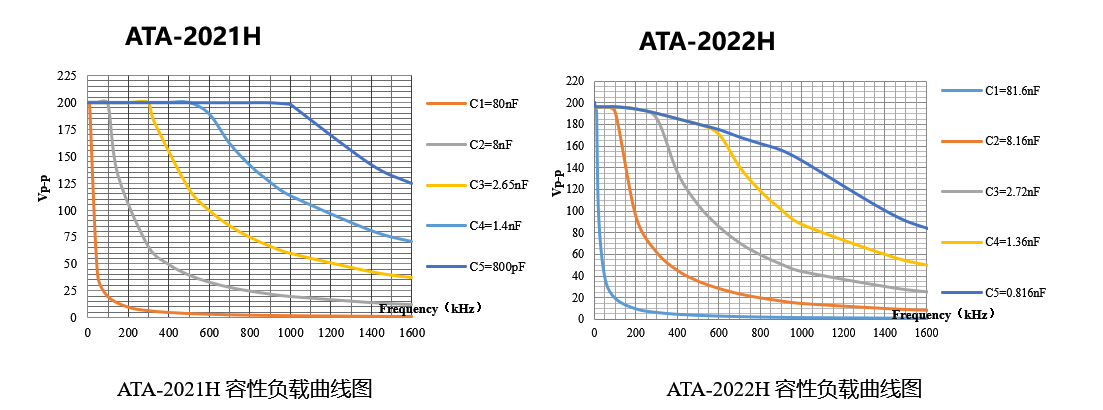

当交流电压被施加在容性或感性负载时,因负载特性电流与电压信号相位存在超前或滞后,电流会从负载端倒灌,一般的电源或放大器就会出现无法驱动的情况。ATA-2000系列具有四象限输出的特性,即可输出电流又可以吸收电流,使得该系列产品可以驱动容性、感性等各类负载。

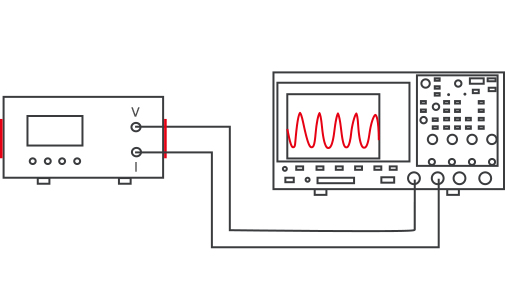

电流监测、电压监测

ATA-2000系列功放配备电压、电流监测口,可直接连接示波器、对功放的输出电压及电流进行监测,让科研实验更加高效。

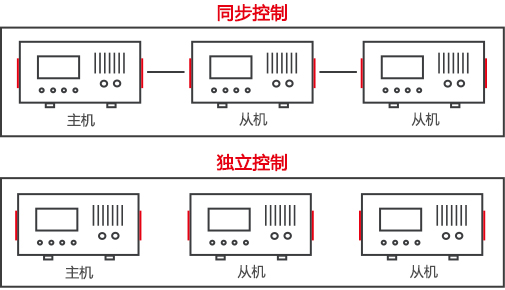

主从机功能

ATA-2000系列单台最多通道数为2个,当实验中需要更多通道同步输出时,可选择该功能。该功能可以将多台功放进行级连,设置主机的参数,级连的从机可同步做变化。断开连接,还能够实现独立控制。


产品参数

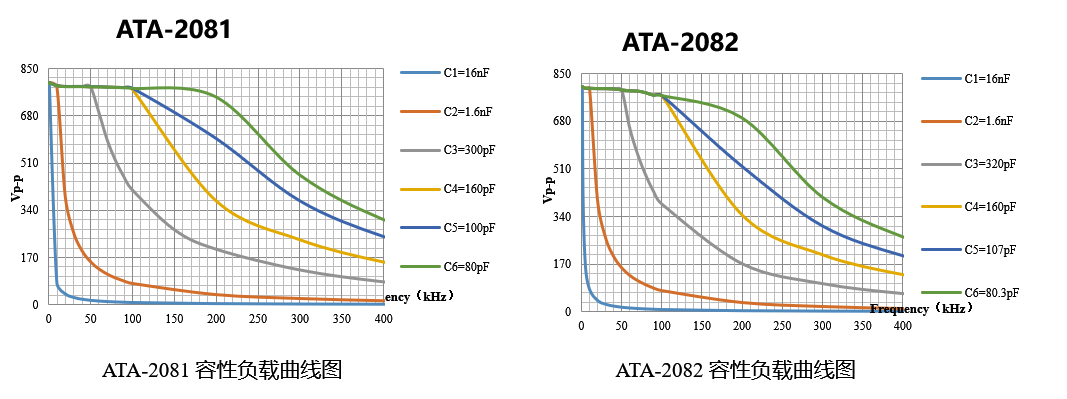

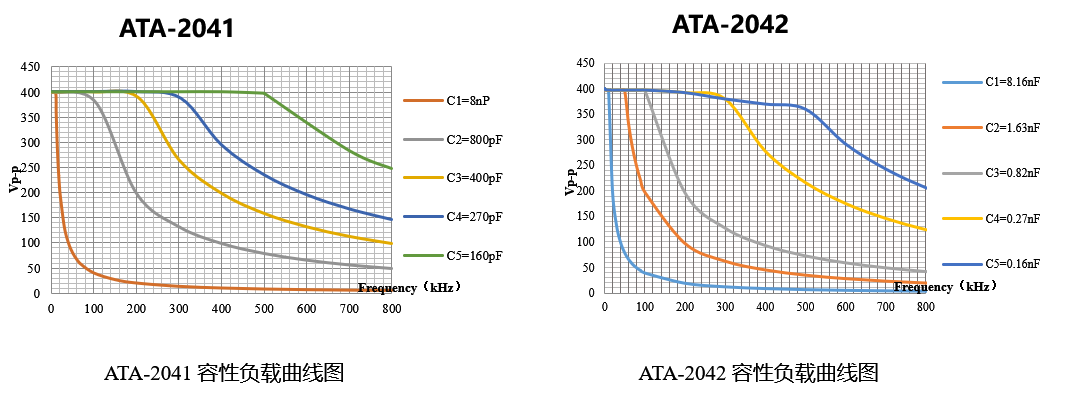

功能图解
















应用领域

━ 用于院校类电子实验测试

━ 用于 MEMS 测试

━ 用于超声波测试

━ 用于电磁场驱动

━ 用于压电陶瓷驱动
