近红外光单光子探测模块

简介：

近红外光单光子探测器模块（型号：APD-M2），是一款 InGaAs 小尺寸全功能集成单光子探测器模块，工作波长为 1200 - 1650 nm通信波段，采用 1.25 GHz 门控方式工作（也可通过异步门控方式实现等效自由运行，但探测效率约为门控方式的 1/5），时间抖动小于 150 ps（半高宽），死时间小于 5 ns，饱和计数率高于 200 M/s。

联系我们在线留言在线客服

产品特点产品参数相关下载相关产品

产品特点

近红外光单光子探测器模块（型号：APD-M2），是一款 InGaAs 小尺寸全功能集成单光子探测器模块，主要特点如下：

工作波长： 1200 - 1650 nm

门控频率：1.25 GHz

时间抖动：≤ 150 ps（半高宽）

死时间：＜ 5 ns

饱和计数率：＞ 200 M/s

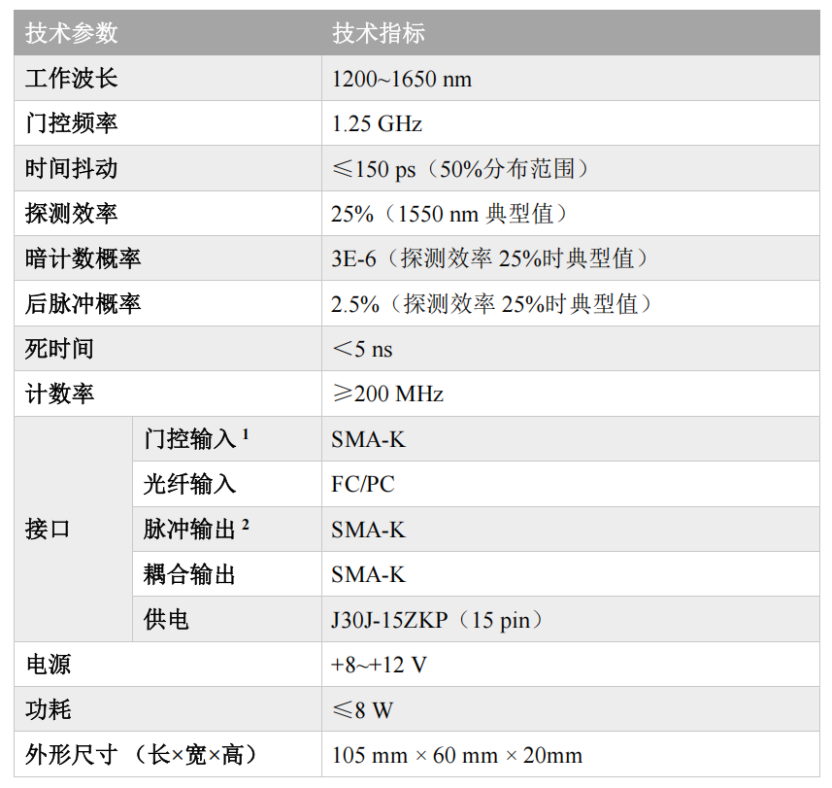

产品参数

1. 建议输入功率为-5～+5dBm，频率为 1.25 GHz ± 5 ppm；

2. 交流耦合 PECL 负脉冲，50 欧姆阻抗，Vpp 大于 350mV，脉冲宽度大于 1.3ns，建

议光子计数器采用下降沿触发，触发电平设置为-100mV；

3. 建议直接放到光学平台上使用，或者进行简单的风冷散热。

电源选项

1. 可以使用线性直流电源（+8 ~ +12V）对 APD-M2 进行供电。

2. 可以使用附带的电源线，外接含有 PD 协议（+9V）的充电器，对 APD-M2

进行供电。

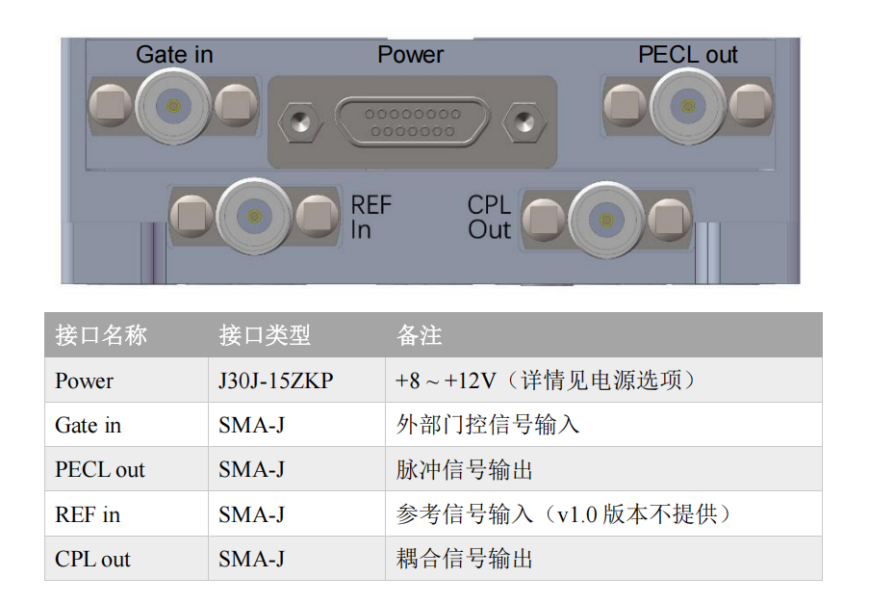

接口参数

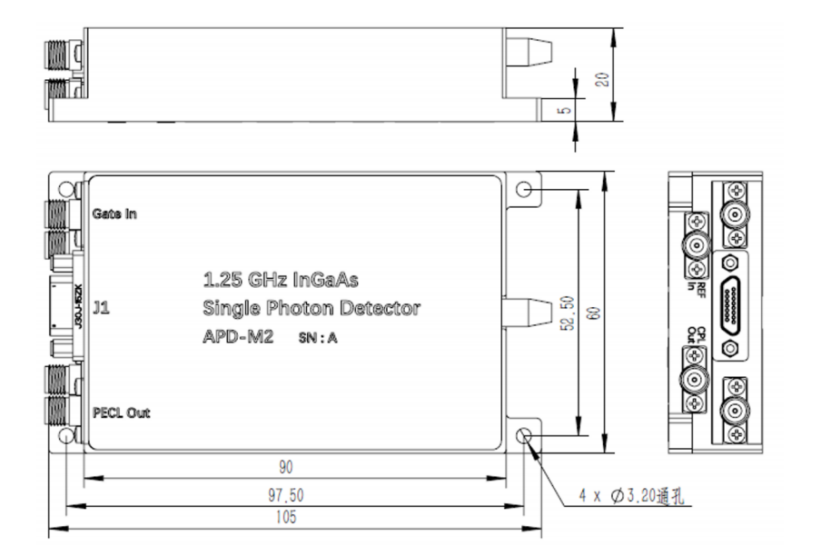

外形参数
