飞时科技提供 HSPR-X和HSA-X-S系列超快速光电探测器

HSPR-X和HSA-X-S系列光电探测器

简介：

在HSPR-X和HSA-X-S系列超快速光电探测器中，将高品质的光电二极管与成功的FEMTO GHz放大器技术相结合。zui大带宽达到2GHz，相应地，zui小上升时间为180ps。两款型号分别配备有Si-PIN或InGaAs-PIN光电二极管，光谱范围为320nm - 1000nm / 900nm - 1700nm。由于非常低噪声的放大器设计，zui小噪声等效输入功率（NEP）在5 x 10^3 V/A的增益下仅为11 pW/√Hz。因此，可以在GHz带宽下检测到µW级别的光信号。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

特性

− 硅（Si-PIN）或铟镓砷（InGaAs-PIN）光电二极管

− 光谱范围320nm - 1700nm

− 超宽带，频率范围从10 kHz扩展至2GHz

− zui大转换增益为4.75 x 10^3 V/W

− zui小噪声等效功率（NEP）11pW/√Hz

产品参数

Model	HSA-X-S-1G4-SI	HSPR-X-I-1G4-SI inverting	HSA-X-S-2G-IN	HSPR-X-I-2G-IN inverting
Photodiode	Ø 0.4 mm Si-PIN	Ø 0.4 mm Si-PIN	Ø 0.1 mm InGaAs-PIN	Ø 0.1 mm InGaAs-PIN
Spectral Range	320 - 1000 nm	320 - 1000 nm	900 - 1700 nm	900 - 1700 nm
Bandwidth (−3 dB)	10 kHz - 1.4 GHz	10 kHz - 1.4 GHz	10 kHz - 2 GHz	10 kHz - 2 GHz
Rise/Fall Time (10 % - 90 %)	250 ps	250 ps	180 ps	180 ps
Transimpedance Gain	5 x 10³ V/A	5 x 10³ V/A inverting	5 x 10³ V/A	5 x 10³ V/A inverting
Conversion Gain	2.55 x 10³ V/W (@ 760 nm)	2.55 x 10³ V/W (@ 760 nm)	4.75 x 10³ V/W (@ 1550 nm)	4.75 x 10³ V/W (@ 1550 nm)
NEP (@ 100 MHz)	32 pW/√Hz (@ 760 nm)	19 pW/√Hz (@ 760 nm)	16 pW/√Hz (@ 1550 nm)	11 pW/√Hz (@ 1550 nm)
Output VSWR	2.5 : 1	1.4 : 1	2.5 : 1	1.4 : 1
Maximum Output Voltage @ 50 Ω	1.9 V_PP	2.0 V_PP	1.9 V_PP	2.0 V_PP
Output Noise	3.6 mV_RMS	2.5 mV_RMS	3.6 mV_RMS	2.5 mV_RMS
Available Input Options	Free space (FS) or FC	Free space (FS) or FC	Free space (FS) or FC	Free space (FS) or FC

输出端具有短路保护功能。M4和8-32标准螺纹孔，便于在光机系统中轻松安装。通过3极Lemo®连接器提供+15V供电电压，并随产品附带合适的插头。可选择购买PS-15系列兼容的电源适配器。更多详细信息请参阅数据手册。

应用领域

− 光谱学

− 快速脉冲和瞬态测量

− 光学触发

− 示波器和快速模数转换器的光学接收器（电光转换器）

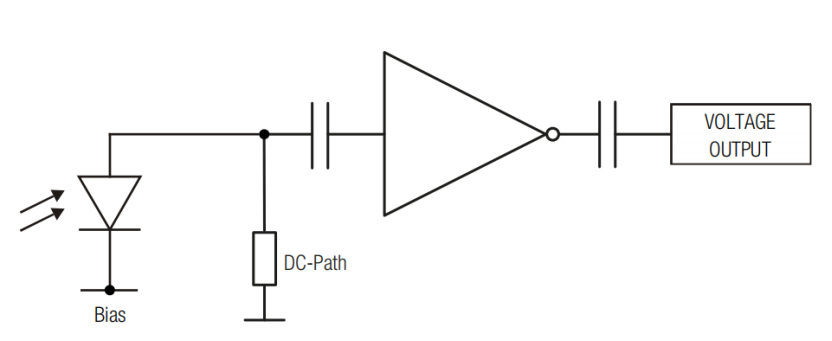

功能图解

结构图
