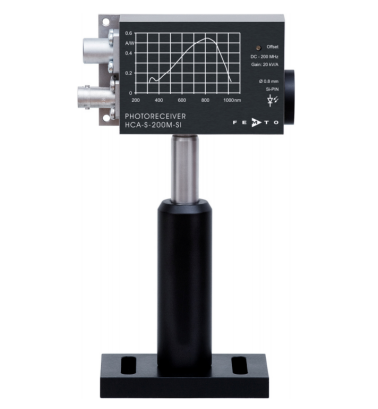

HCA-S-200M系列200MHz光电探测器

简介：

HCA-S-200M 光电探测器带宽高达200MHz，光谱范围320nm – 1000nm / 900nm – 1700nm，最大转换增益1.9E+4V/W，输出电压±1.2V，HCA-S-200M能够精确捕捉和放大从直流到高频的光信号。其低至5.2pW/√Hz的噪声等效功率（NEP）和1.8ns的最小上升时间，确保了对微弱光信号的高灵敏度检测和快速响应能力。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

特性

− 硅（Si-PIN）或铟镓砷（InGaAs-PIN）光电二极管

− 波长范围320nm - 1700nm

− 带宽从直流（DC）至200MHz

− 最大转换增益为1.9 x 10^4 V/W

− 最小噪声等效功率（NEP）5.2pW/√Hz

− 自由空间或光纤光学输入

高灵敏度与宽带宽

HCA-S-200M型号配备了大面积的硅（Si-PIN）和铟镓砷（InGaAs-PIN）光电二极管，光谱范围320nm-1000nm / 900nm-1700nm，集成放大器的跨阻为2 x 10^4 V/A，这使得在1550nm下InGaAs型号实现了最大1.9 x 10^4 V/W的转换增益。多级直流耦合放大器允许从直流（DC）到最大200MHz带宽的测量，对应最小上升时间为1.8ns。通过低噪声设计，实现了仅为5.2pW/√Hz的最小噪声等效功率（NEP），这使得能够直接检测到微瓦级别的短脉冲信号，无需额外的信号处理。

与光学平台（自由空间）和光纤通信兼容

自由空间输入（FST）设计为1.035″-40螺纹法兰，带有可拧紧的耦合环，与不同制造商的多种光学配件广泛兼容，如透镜、光管、笼系统、光学适配器等。

自由空间输入可以通过简单地拧紧PRA系列的光纤适配器，轻松转换为光纤连接（FC, FSMA）。

相对较大的探测器面积便于在自由空间应用中进行光学聚焦，并在使用可选的光纤适配器时确保了高且稳定的耦合度。对于直径小于0.4mm的探测器型号，仅在特定条件下推荐使用光纤适配器，因为可能会出现耦合损失和不稳定性。如果重点在于高精密的光纤测量，通常使用带有固定FC光纤输入的FC型号会得到最佳结果。

所有带有自由空间输入的HCA-S光电探测器均配备了UNC 8-32和M4螺纹孔，可以方便且稳定地安装在市场标准的杆状支架上，集成到光学系统中。可选的适配器板PRA-PAP提供了更多的安装选项。

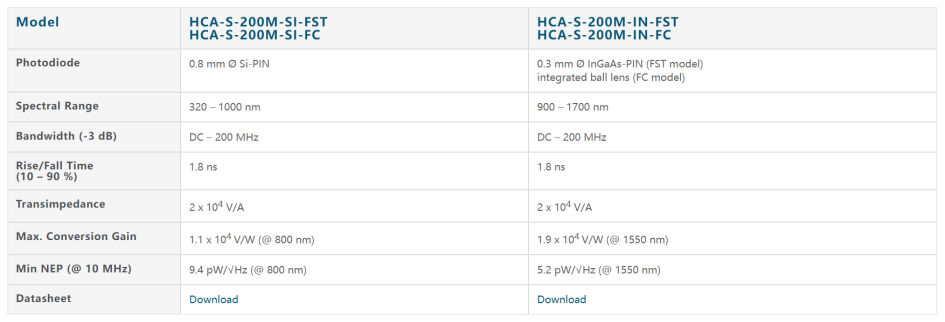

产品参数

输出电压±1.2V（@ 50Ω output load），偏置可通过微调器调节，输出端具有短路保护功能，自由空间型光电探测器配备有M4和8-32标准螺纹孔，适用于与常见的设备夹具配合使用。供电电压通过3极Lemo®连接器提供±15V，随产品附带合适的插头。可选择购买PS-15系列兼容的电源适配器。更多详细信息请参阅数据手册。

应用领域

− 光谱学

− 快速脉冲和瞬态测量

− 光学触发

− 示波器、模数转换器（A/D转换器）和射频（RF）锁相放大器的光学接收器

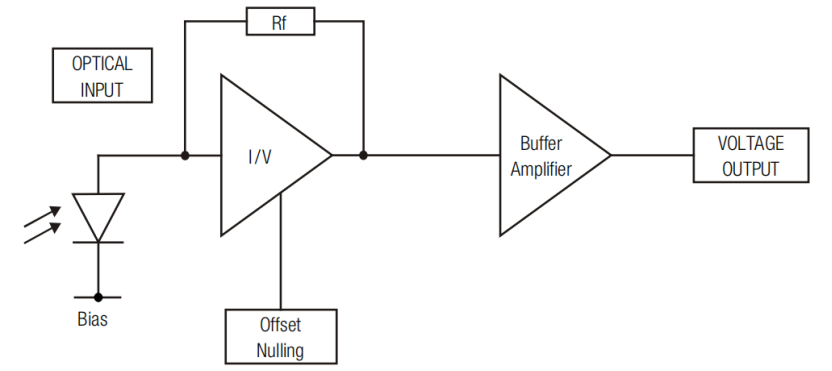

功能图解

HCA-S-200M-IN

HCA-S-200M-SI

结构图
