HCA-S-400M系列400MHz光电探测器

简介：

HCA-S-400M光电探测器带宽DC-400MHz，上升时间1ns，适合捕捉瞬态光信号。它采用Si-PIN或InGaAs-PIN光电二极管，波长范围覆盖320nm-1700nm，提供zui大4.8 x 10^3 V/W 的转换增益。兼容自由空间和光纤输入，具有 M4 和 8-32 螺纹孔，便于集成。适用于光谱学、高速数据传输测试及精密光学测量。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

特性

− 硅（Si-PIN）或铟镓砷（InGaAs-PIN）光电二极管

− 波长范围320nm - 1700nm

− 带宽从直流（DC）至400MHz

− 上升时间1ns

− 最大转换增益为4.8 x 10^3 V/W

− 自由空间或光纤光学输入

兼容光学平台（自由空间）和光纤通信

自由空间输入（FST）设计为1.035″-40螺纹法兰，带有可拧紧的耦合环，与不同制造商的多种光学配件广泛兼容，如透镜、光管、笼系统、光学适配器等。

自由空间输入可以通过简单地拧紧PRA系列的光纤适配器，轻松转换为光纤连接（FC, FSMA）。

相对较大的探测器面积便于在自由空间应用中进行光学聚焦，并在使用可选的光纤适配器时确保了高且稳定的耦合度。对于直径小于0.4毫米的探测器型号，仅

在特定条件下推荐使用光纤适配器，因为可能会出现耦合损失和不稳定性。如果重点在于高精密的光纤测量，通常使用带有固定FC光纤输入的FC型号会得到最佳结果。

所有带有自由空间输入的HCA-S系列光电探测器均配备了UNC 8-32和M4螺纹孔，可以方便且稳定地安装在市场标准的杆状支架上，集成到光学系统中。可选的适配器板PRA-PAP提供了更多的安装选项。

产品参数

Model	HCA-S-400M-SI	HCA-S-400M-IN
Photodiode	0.8 mm Ø Si PIN	0.3 mm Ø InGaAs PIN
Spectral Range	320 - 1000 nm	900 - 1700 nm
Bandwidth (-3 dB)	DC - 400 MHz	DC - 400 MHz
Rise/Fall Time (10 % - 90 %)	1 ns	1 ns
Transimpedance Gain	5 x 10³ V/A	5 x 10³ V/A
Max. Conversion Gain	2.7 x 10³ V/W (@ 800 nm)	4.8 x 10³ V/W (@ 1550 nm)
Min NEP (@ 100 MHz)	40 pW/√Hz (@ 800 nm)	24 pW/√Hz (@ 1550 nm)
Available Input Options	Free space (FS), FC or SMA	Free space (FS) or FC

输出电压±1.0V（@ 50Ω output load）。偏置可通过微调器调节。输出端具有短路保护功能。自由空间型光电探测器配备有M4和8-32标准螺纹孔，适用于与常见的设备夹具配合使用。供电电压通过3极Lemo®连接器提供±15V，随产品附带合适的插头。可选择购买PS-15系列兼容的电源适配器。更多详细信息请参阅数据手册。

应用领域

− 光谱学

− 快速脉冲和瞬态测量

− 光学触发

− 数字数据传输系统的测试

− 示波器和快速模数转换器的光学接收器

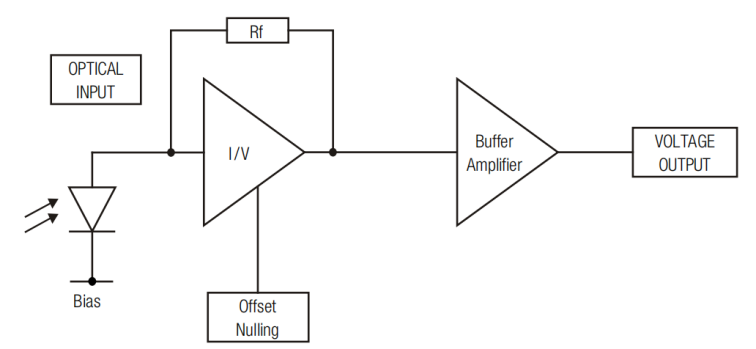

功能图解

结构图
