飞时科技提供MHz光电探测器/光电接收器

OE-300系列200MHz可变增益光电探测器

简介：

OE-300光电接收器是一款高性能的光电信号转换设备，专为MHz范围内的宽带应用而设计。它结合了高品质的光电二极管和可变增益的高端跨阻放大器，提供了从1E+2至1E+8V/A的宽增益范围，使得OE-300能够精确测量从纳瓦到10毫瓦功率范围内的光学信号。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

− 可调节的跨阻增益从10²至10⁸V/A

− 带宽高达200MHz

− InGaAs和Si型号，覆盖320至1700nm的光谱范围

− 高输入动态范围，线性响应至10mW的光输入功率

− 大尺寸探测器，直径可达3mm

− 极低噪声，噪声等效功率（NEP）低至47 fW/√Hz

− 可切换的低通滤波器，用于最小化宽带噪声

− 光纤和自由空间输入

− 1.035″-40自由空间输入螺纹，兼容多种光学标准系统

− 可通过手动或数字接口进行设置

OE-300光电接收器是一款高性能的光电转换设备，具备以下特点和功能：

− 高精度光电二极管与跨阻放大器的结合：OE-300由高品质的光电二极管和高端的可变增益跨阻放大器组成，提供低输入噪声（NEP），特别适合于MHz范围内的宽带光电接收。

− 大探测器面积：相对较大的探测器面积有助于光学聚焦，并确保在使用Si型号时，通过可选的PRA-FC/SMA光纤适配器实现高且稳定的耦合度。

− 宽增益范围：增益可从10²至10⁸V/A（十进制增量）调节，允许在nw到10mw的功率范围内对光学信号进行精确测量。

− 多功能性：具备可切换的低通滤波器、可调节的偏移校正、可切换的交流/直流耦合，以及通过光电隔离接口与PC手动或远程控制的能力。

− 兼容性：Si型号配备了光学自由空间输入，可以轻松扩展到光纤连接，具有1.035英寸-40螺纹的法兰和30毫米外径的耦合环，与多种光学配件兼容。

− 快速转换：自由空间螺纹连接可以通过旋紧可选的PRA系列光纤适配器，迅速转换为FC或FSMA光纤连接。

− InGaAs型号选择：提供带有FC光纤连接的InGaAs型号，适用于高精度光纤测量，或带有自由空间连接的型号。

− 注意小面积探测器：对于面积小于0.4毫米直径的探测器，使用光纤适配器可能存在耦合损耗和不稳定性，推荐使用固定光学FC光纤输入的FC型号以获得最佳测量结果。

− 安装便利性：所有OE-300型号都可以使用可选的PRA-PAP型号后适配板，方便且稳定地安装在市场标准的M4或8-32 UNC螺纹的后座上。

此外，OE-300还具备过载LED指示、输出短路保护、通过3极Lemo®插座接受±15V供电等特点。合适的插头随设备提供，同时还有PS-15系列的合适电源可选。更多详细信息可以参考产品的数据手册。

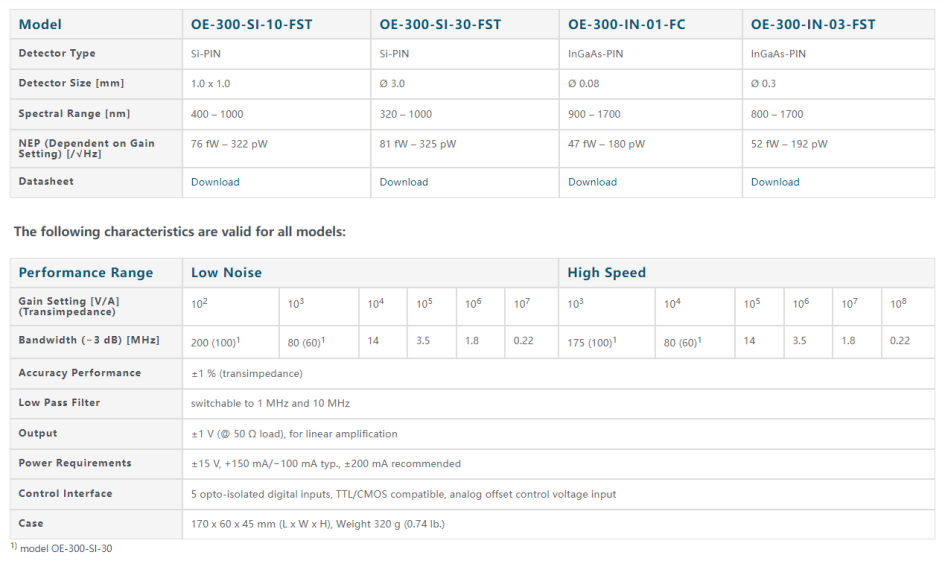

产品参数

应用领域

OE-300光电接收器在以下方面有着广泛的应用：

− 宽带噪声抑制的通用光电接收器（O/E转换器）：适用于MHz范围内的光电信号转换，具有低噪声特性，适合在宽带应用中使用。

− 时间分辨的光学脉冲和功率测量：OE-300能够精确测量光学脉冲的时间特性和功率水平，适用于高速光学信号的分析。

− 激光强度噪声测量（RIN）：用于测量激光器的相对强度噪声，这对于评估激光器性能和稳定性至关重要。

− 示波器、频谱分析仪、模数转换器和射频锁相放大器的光学前端：OE-300可作为这些测试和测量设备的光学输入部分，提供高质量的光电信号转换和处理能力。

功能图解
