光纤耦合式皮秒脉冲激光器

简介：

光纤耦合皮秒脉冲激光器专为荧光寿命成像和光谱测量而设计，这些激光器可提供以下波长：405、445、488、520、635和850 nm，在不同波长下可以提供低至50ps的短光脉冲，峰值功率高达150mW。激光器作为独立模块，无需计算机连接即可完全操作，可以在不同环境中轻松使用。

联系我们在线留言在线客服

产品简介产品特点技术参数相关产品

产品简介

产品特点

关键规格

▬ 激光二极管增益开关技术

▬ 可用波长：405、445、488、520、635和850 nm

▬ 体积小（135×110×50 mm）

▬ 轻巧（510 g）

▬ 独立模块，无需计算机连接

▬ FC/PC光纤耦合激光二极管

▬ B2C，B2B个性化设计

产品详细介绍：

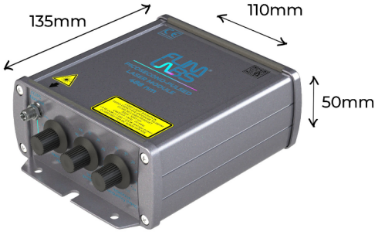

① 紧凑性

激光器模块尺寸仅为135×110×50 mm，能够提供皮秒级长脉冲，它们在紧凑性和性能之间取得了良好的平衡。

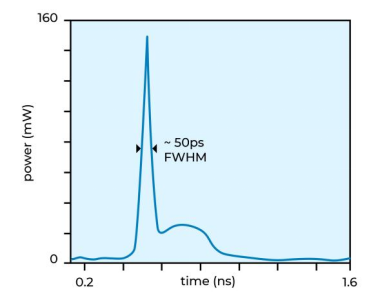

② 激光功率和脉冲持续时间

脉冲持续时间（FWHM）根据激光波长稍有不同，可以低至50ps。当以最大重复频率（80MHz）工作时，脉冲峰值功率约为150mW，产生的平均连续波功率为1.5mW。

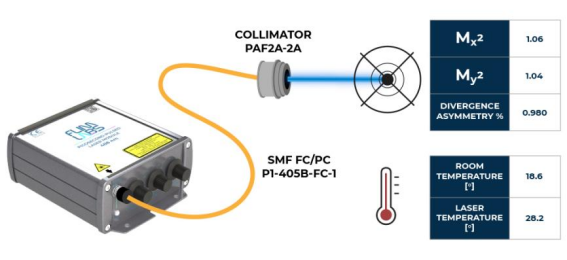

③ 激光光束质量

当与单模光纤跳线P1-405B-FC-1和准直器PAF2A-2A耦合时，我们的激光器模块具备以下光束质量参数：

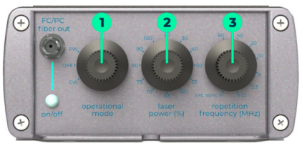

④ 数字旋钮用户界面

为了实现快速和直观的使用，我们将激光器设计为独立模块，无需计算机接口。激光器只配备了3个数字旋钮，用于：(1)控制工作模式，可以是脉冲或连续波模式，(2)调节激光功率，(3)设置重复频率以及触发模式，可以是内部或外部触发。

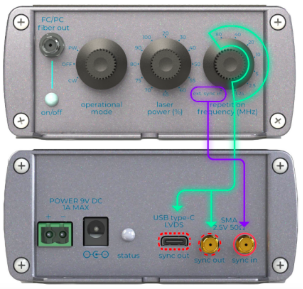

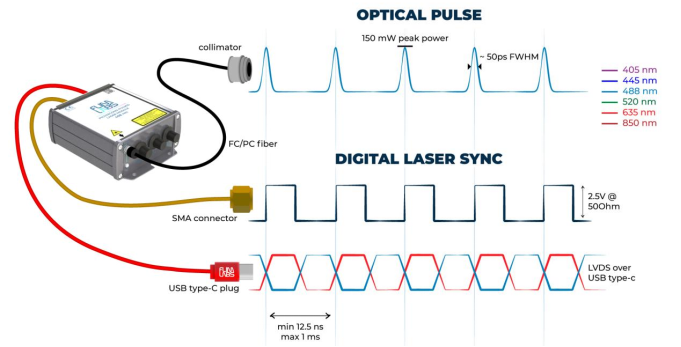

⑤ 激光触发

激光器模块提供内部激光触发功能，其触发频率从80MHz到1.25MHz。激光同步输出通过USB Type-C连接器（FLIM LABS专有接口）以LVTTL @ 50Ω信号或者LVDS信号输出。

此外，该激光器模块也可以使用专用旋钮功能与SMA连接器端口上的同步输入进行外部激光触发。外部同步信号必须采用LVTTL @ 50Ω信号，并且可低至1KHz驱动。

⑥ 接口和连接类型

激光模块具有SMA同轴连接器，用于LVTTL 50Ω同步输入和同步输出接口。同步输出的SMA接口与一个无方向性的USB Type-C端口并行工作，通过专有的FLIM LABS LVDS协议与FLIM数据采集卡进行通信。

⑦ 电源供应

目前有两种电源供应选项可供选择，用户可通过2.1/5.5 mm同轴连接器使用壁挂式直流电源转换器或跳线电缆（建议电压为直流9V，最大电流不超过1A）来为激光模块提供电源，实现电源的灵活供应。

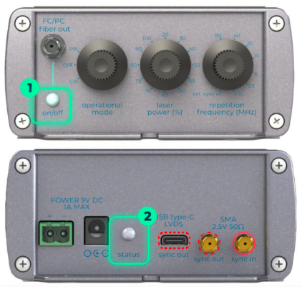

⑧ LED灯

两个LED灯始终提供实时反馈，以指示激光模块的正确运行。一个位于前面板，用于显示激光是否处于活动状态（1），另一个位于后面板，用于确保模块能够发挥最佳性能（2）。

⑨ B2C，B2B个性化设计

我们可以根据您的需求轻松调整激光模块的规格。

产品包含以下物品：

▬ 壁挂式直流转换器

▬ SMA同轴电缆

▬ USB Type-C LVDS信号电缆

▬ FC/PC多模或单模光纤跳线

技术参数

主要技术规格

▬ 光谱宽度：±10nm

▬ 脉冲持续时间最低为50ps（FWHM）

▬ 脉冲重复频率从1kHz到80MHz

▬ 脉冲峰值功率为150mW

▬ 80MHz时的平均连续波功率为1.5mW

▬ 单模光纤耦合模块（FC/PC类型）

▬ 可提供外部和内部数字同步触发（LVTTL 2.5V @ 50Ω和LVDS接口）

技术原理	激光二极管增益开关
操作模式	CW or PW
波长	405、445、488、520、635、850 nm
光谱宽度	±10nm
脉冲峰值功率	150mW
半峰全宽	最少可达到50ps（取决于激光波长）
在脉冲工作时的平均连续波功率	80MHz重复频率下为1.5mW
连续波功率	7mW
重复频率	内部触发：80、40、20、10、5、2.5、1.25 MHz 外部触发：从1KHz到80MHz
光纤耦合	单模4µm的纤芯
光纤连接器	FC type
激光同步输出	通过SMA连接器传输LVTTL 4V @ 50Ω信号通过USB Type-C 接口（FLIM LABS 专有接口）传输LVDS信号
激光同步输入	通过SMA连接器传输LVTTL 4V @ 50Ω信号
电源供应	9V直流电，最大电流为1A（通过2.1/5.5 mm同轴连接器或跳线电缆供电）
尺寸	135×110×50 mm
重量	510g
