FLIM 恒定分数鉴别器

简介：

意大利FLIM LABS的恒定分数鉴别器（CFD）是一种电子设备，用于为具有变化幅度但上升时间恒定的输入信号生成精确的数字时间戳，CFD模块可以将模拟信号（例如来自PMT的信号、脉冲激光源的同步输出等）转换为数字信号，从而方便地进行信号处理和分析。CFD模块易于安装和使用，支持与不同种类的设备相配合使用，如显微镜、光谱仪等。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

关键规格

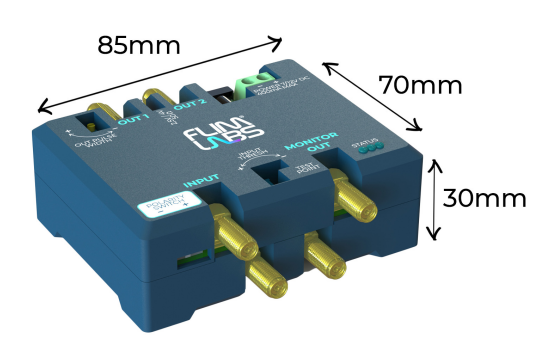

▬ 紧凑（85×70×30 mm）和轻巧（100g）

▬ 单通道双输出模块

▬ 对正负输入信号进行鉴别

▬ 上升时间：<500ps

▬ 抖动：<15ps

▬ 最大重复频率：140MHz

▬ 最小可检测输入信号：+/- 100mV

▬ 最大输出信号：4V@50Ω负载

▬ B2C，B2B个性化设计

产品详细介绍

① 紧凑性：恒定分数鉴别器（CFD）模块的尺寸为85×70×30 mm，使其易于携带和操作。此外，它较小的尺寸使得用户可以轻松地将其放置在桌面或试验台上使用。

② 单通道模块：FLIM LABS生产的恒定分数鉴别器（CFD）模块采用灵活的单通道格式；这一特性对于克服其他只适合放置在实验室架子上的笨重模块的不便之处来说非常关键。

③ 双输出：可选择电压为2.5V和4V的双输出，通过50Ω负载提供了一个额外的鉴别信号副本。在日常实验室环境中，拥有额外的输出可能会非常有用。

④ 电源：供电方面提供了两种选项，可通过跳线电缆或使用2.1/5.5mm同轴连接器通过壁挂式直流转换器进行灵活供电（建议值为7÷12 VDC，最大400 mA）。

⑤ 信号极性：CFD模块可以通过模块上的极性开关处理正向或负向的输入信号。

⑥ 物理延迟线：物理延迟线的存在可以提高匹配延迟线长度与输入信号的上升时间的灵活性。这确保了最佳的数字鉴别效果。

以下产品包含在价格中：

▬ CFD模块

▬ 电源

▬ 物理延迟线，SMA同轴电缆

产品参数

输入信号通道数	1
输出信号通道数	2
连接器类型	SMA或SMB（可定制）
输入极性	正向或负向信号
最小输入脉冲宽度	700ps
上升时间	<500ps
抖动时间	<15ps
输出脉冲宽度	5ns - 250ns
最大重复频率	140MHz
最小可检测输入信号	+/- 100mV
最大输入幅值	5Vpp
输出振幅	2.5V or 4V @ 50Ω 负载
阻抗	50Ω
延迟线长度	可通过外部电缆进行选择，电缆的长度取决于输入信号的上升沿时序（1ns-30cm）
电源供应	8-12V直流电（建议使用9V直流电源），最大电流400mA
电源接口	2.1/5.5 mm同轴连接器或跳线电缆
尺寸	85×70×30 mm
重量	100g

应用领域

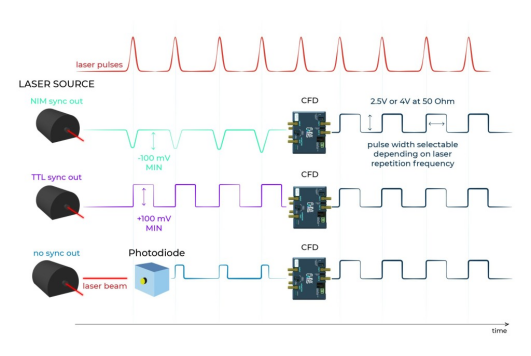

（一）激光同步输出信号整形：激光同步输出信号的数字化

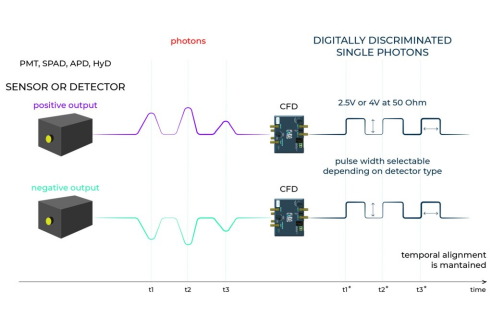

（二）单光子探测器信号的数字判别

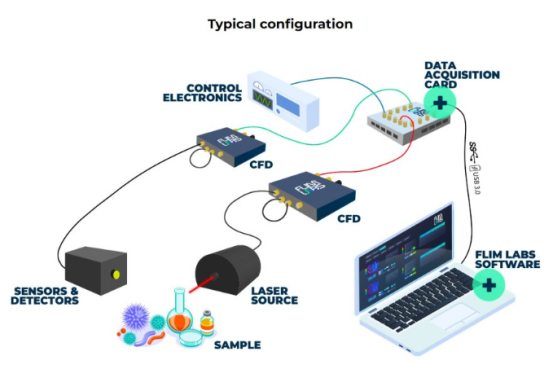

（三）显微镜应用或光谱应用中使用CFD

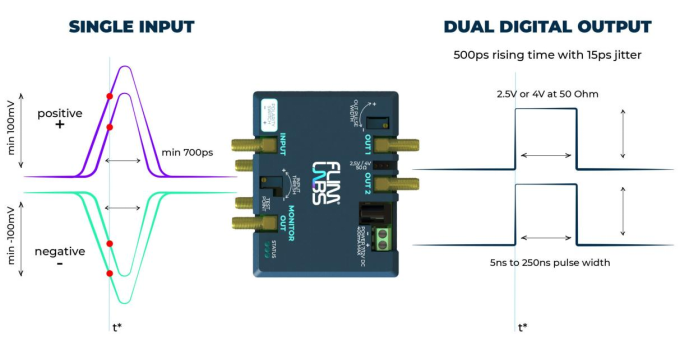

功能图解
