FLIM 数据采集卡

简介：

意大利FLIM LABS的FLIM数据采集卡具有便携式、USB供电的优点，专为荧光寿命成像和光谱测量而精心设计。它融合了FLIM LABS的专业技术与使命，不仅小巧轻便，还具备出色的性能，从基础实验室到光学实验台，在任何类型的实验室中它使用起来都很简单，甚至可以在户外使用。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

主要技术规格

▬ 单次测量精度 < 300ps (σ/√2)

▬ 最小时间分辨率为48ps

▬ 死时间为1.5ns

▬ 最大激光同步频率为80MHz

▬ 微分非线性 < 0.5%的均方根值

▬ 传输速率高达100 Mcounts/s

▬ 每个输入通道的峰值计数率可达到640 Mcounts/s

▬ 11个SMA单端输入，适用于LVTTL 50Ω信号

▬ 1个SMA激光触发器输入 (同步输入)，适用于LVTTL 50Ω信号

▬ 1个SMA激光触发器输出 (同步输出)，适用于LVTTL 50Ω信号，用于调制外部脉冲激光源

▬ 13个USB-C LVDS输入/输出可配置端口

主要特点详细介绍

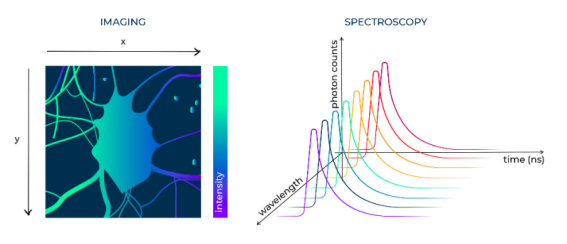

成像和光谱测量

①采集卡上的输入/输出接口是可定制的，其中一些通道可以配置为荧光采样或用于像素、扫描线和帧时钟等成像重建信号。

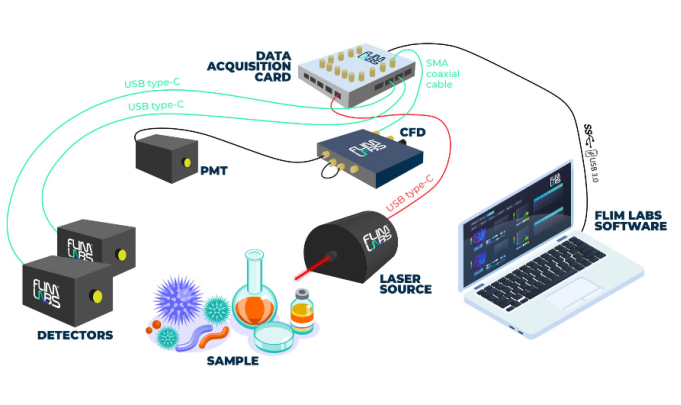

②可以与其他设备的数据采集同步，例如声光偏转器、压电平台以及其他实验室设备。

软件

该采集卡作为一种被动的便携（即插即用）设备，可与我们的数据重建和分析软件配合使用。

（FLIM数据采集卡附带基本软件许可证）

多通道

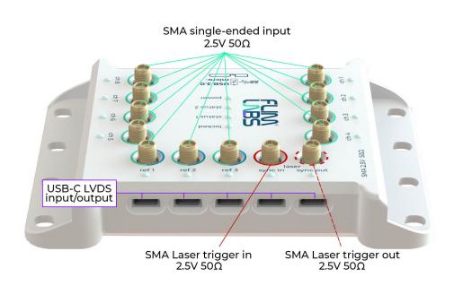

该采集卡共有26个I/O通道：

▬ 11个SMA单端输入，用于LVTTL 50Ω信号

▬ 1个SMA激光触发输入（同步输入），用于LVTTL 50Ω信号

▬ 1个SMA激光触发输出（同步输出）LVTTL 50Ω，用于调制外部脉冲激光源

▬ 13个USB-C LVDS可配置输入/输出通道

单光子采样

单光子采样能力能够提供大量的信息，并且能够执行多种技术，例如荧光相关光谱学（FCS）、荧光共振能量转移（FRET）和近红外光谱学（NIRS）。

配备LED指示灯

每个通道都配备了一个LED指示灯，当特定端口有信号时，LED指示灯会亮起。这个功能可以立即向用户提供反馈，用户可以确保数据以最佳方式传输到采集卡上，无需使用示波器。

DIY（自己动手）理念

该采集卡是为生物光子学技术的自主研究设计的。FLIM LABS采集卡的独特功能和规格可以让用户进入传统和尚未探索的领域，几乎任何实验设置都与这款采集卡兼容。

连续波激光设置

FLIM采集卡可以与连续波激光源配合使用，因为它能够采样单光子微时（光子相对于最近的激光脉冲的时间延迟）和宏时（光子相对于整个实验采集时间的到达时间）。

接口和连接类型

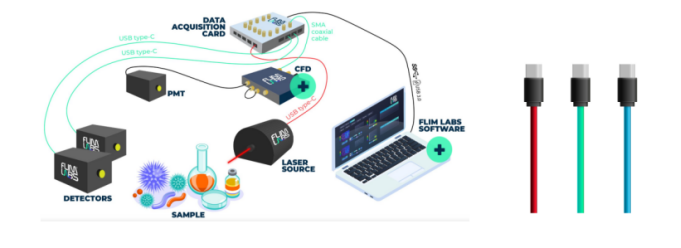

采集卡具有用于LVTTL 50Ω接口的SMA连接器，使用无方向性的USB Type-C端口，以并行且独立的方式与专有的FLIM LABS协议通信，用于与FLIM LABS光纤耦合的SPAD探测器和皮秒脉冲激光模块进行连接。USB Type-C接口具有用户友好和低成本的特点。USB电缆也会根据端口使用类型进行彩色编码（红色：激光；绿色：荧光；青色：同步/成像信号）。

原始数据访问

通过FLIM LABS专有的文件扩展名，可以访问原始数据。我们专为软件开发了套件（SDK）模块，用户可以直接读取设备流式传输的数据，并编写自己的软件例程来处理数据。

外壳设计

"翼形"外壳设计使得采集卡可以固定在米制或英制光学工作台上，也可以安装或绑扎在任何类型的机械支撑上。

B2C、B2B定制设计

由于我们的技术是基于现场可编程门阵列（FPGA）的，并且我们从零开始设计和开发所有产品，因此我们的设计可以进行定制。如果您需要更多通道或不同的接口连接，甚至是其他形态因子，我们可以根据您的需求轻松调整采集卡规格。

产品参数

最小可分辨荧光寿命	50ps
技术	现场可编程门阵列(FPGA)
通道总数	11个SMA单端输入，适用于LVTTL 50Ω信号
	1个SMA激光触发器输入 (同步输入)，适用于LVTTL 50Ω信号
	1个SMA激光触发器输出 (同步输出)LVTTL 50Ω，适用于调制外部脉冲激光源
	13个USB-C LVDS输入/输出可配置端口
通道接口	LVTTL 50Ω，通过 SMA 接头（5V最大输入信号损坏级别）
通道接口	LVDS 通过 USB Type C 型端口（FLIM LABS 专有接口）
工作原理	单光子时间标记
输入脉冲宽度	> 1.5ns
最小时间分辨率	48ps
时序精度 (σ/√2)	300ps
死区时间	1.5ns
差分非线性	< 0.5% rms
采集长度	不受硬件限制
支持的激光同步速率	同步输入: 10, 20, 40, 80MHz
支持的激光同步速率	同步输出: from 1KHz up to 80MHz
每个输入通道的峰值计数率	640 Mcounts/s
总持续计数率，对所有输入通道求和	100 Mcounts/s
最小像素停留时间	1µs
外部参考信号的最小周期	1µs
计算机接口	USB 3.0 超高速 micro-B
计算机配置要求	最小2GHz CPU ，最小6GB内存
操作系统	Windows, Mac, Linux
电源供应	USB 供电
尺寸	101.3x139x28 mm
重量	120 g

产品包含以下物品：

▬ FLIM数据采集卡

▬ USB 3.0超高速micro-B数据线

▬ 为数据采集和重建提供基础软件API（支持Rust、C、C++、C#、Python、node.js和.NET）

应用领域

▬ 荧光寿命成像

▬ 光谱测量
