HF2LI-PLL 双锁相环选件

简介：

HF2LI-PLL 是 HF2LI 的一个选件。它提供了两个可编程数字锁相环(PLL)来进行快速频率跟踪。通过与 HF2LI-MF 升级选件和 HF2LI-MOD AM/FM调制升级选件相结合，HF2LI-PLL 使得 HF2LI 适用于所有高级的振荡器应用。

联系我们在线留言在线客服

产品特点产品参数功能图解应用领域相关产品

产品特点

HF2LI-PLL 特点

━ 实现频率高达 50 MHz的多模振荡

━ 同时支持谐波和高次分析

━ 在现有的显微镜系统中即插即用

━ 通过HF2TA 电流放大器，实现 50 MHz 的光电二极管信号的直接检测，同时提供偏置与信号

HF2LI-PLL 升级与兼容性

━ 选件可现场升级

━ 与所有其他 HF2LI 选件兼容

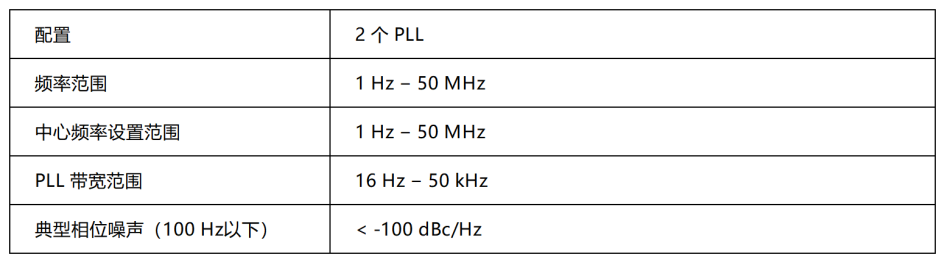

产品参数

━ 2 个可编程的全数字锁相环

━ 可在大范围内设置 PLL 带宽

━ PLL 智能参数设定，可用于调节目标带宽

━ 可配置的相位检测器和 PID 控制器

━ 一流的输入输出谐波失真

━ 辅助输出接口可输出频率偏移

━ 与双通道锁相放大器高度集成

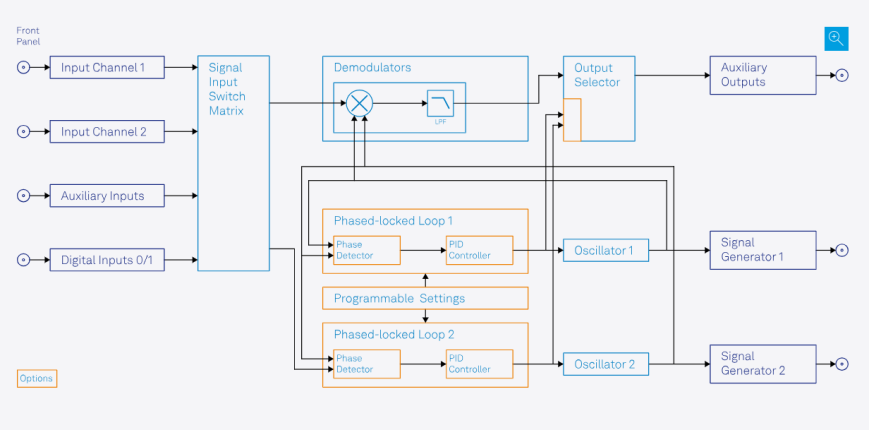

功能图解

高精度输入

HF2-PLL 的 2 个输入路径都针对噪声低的操作进行了优化。210 MSA/秒的采样速率是模拟带宽的 4 倍，保证完整捕获信号并减少混叠。

四重 PID 控制器

四个完全可配置的 PID 控制器提供广泛的输入和输出单元选择，支持实施控制回路。Advisor 和调整工具简化了控制参数繁琐的优化过程。zui大带宽取决于所选配置，但是在任何应用程序中，每个 PID 控制器的带宽至少为 5 kHz。

解调器和滤波器

HF2PLL 提供 6 个双相位解调器。每个解调器都可以根据自己的滤波器属性进行配置。数字与模拟仪器的优势包括更高的动态储备、零点漂移、准确的相移和正交性。好的“测量和配置工具”集成工具提供分析功能，让使用外部设备（例如示波器）成为过去。拥有能存储 2048 个样本的内存容量的内部示波器提供即时信号 - 时间图。扫频仪可作为频率响应分析仪使用，提供高分辨率的信号 - 频率图，此外还能作为其它内部控制数量的扫频仪，例如电压或时间常数。FFT 频谱分析仪提供分辨率高的信号分析，频率跨度高达 200kHz。HF2PLL Advisor 和 PID Advisor 还能确保闭环参数设置。

应用程序包

众多产品选项让许多额外操作和测量模式变为可能。尤其是 HF2LI-MF 和 HF2LI-MOD 选件提供了多谐波模式 (MHM)、双频共振追踪压电模式 (DFRT)、调频开尔文探针力显微镜 (FM-KPFM) 和 Q 值控制。这能够随时方便地扩展应用程序支持，因为上述两个选件都可以在现场升级。

应用领域

━ 扫描探针显微镜 (SPM)

━ 原子力显微镜 (AFM)

━ 微电子机械系统与纳米电子机械系统 (MEMS，NEMS)

━ 磁强计表征
