MF-PID 四通道 PID/PLL 控制器选件
简介:

MF-PID 选件提供 4 个可配置的 PID(比例-积分-微分)控制器。 可编程的 PID 控制器与 MFLI 锁相放大器无缝集成,适用于多种应用,例如用于建立两个激光器之间的锁相环 (PLL) 来同步相位、稳定载波包络偏移 (CEO) 和高速的 AFM 模式。

产品特点 产品参数 功能图解 应用领域 相关产品
产品特点

MF-PID 选件提供 4 个可配置的 PID(比例-积分-微分)控制器。 可编程的 PID 控制器与 MFLI 锁相放大器无缝集成,适用于多种应用,例如用于建立两个激光器之间的锁相环 (PLL) 来同步相位、稳定载波包络偏移 (CEO) 和高速的 AFM 模式。LabOne 的 PID 智能设定可快速给出合适的 PID 参数、显示阶跃响应和传递函数,以便更好地掌握实验系统的情况。 在操作过程中,自动调谐功能可以自动调整环路滤波器带宽,使 PID 误差最小化。


主要特点

━ 4 个独立的具有 PLL 功能的 PID 控制器

━ LabOne® PID Advisor 具有多个 DUT 模式、传递函数和阶跃响应显示,可调节目标带宽

━ 自动调谐将残留 PID 错误降至最小

━ 50 kHz 最大环路滤波器带宽

━ 解调器 Θ 数据 ±1024 π 相位展开

━ 微分支路的低通滤波器



产品参数


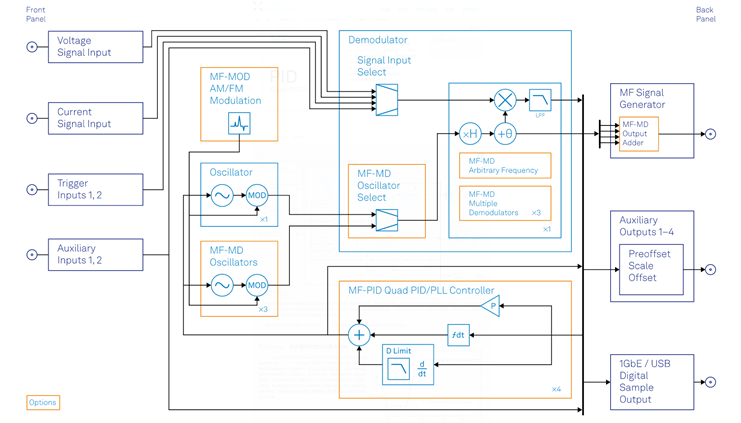

功能图解



锁相环 (PLL)

PID 控制器的一项重要应用是两个振荡器之间的相位相干同步,即锁相环 (PLL)。最简单的情况是,向锁相放大器提供一个调制信号,使用 PLL 锁定并跟踪信号频率。 PID 会读取一个解调器的相位信息作为输入,再向一个内部振荡器的频率提供反馈。 该原理反过来也成立,这点也非常重要。举例来说,内部振荡器的良好相位噪声特性可以使外部设置受益,如激光系统。

PLL 模式中可选相位展开将输入范围扩展到 ±1024π,在启动时提供可靠反馈并保证整个系统稳定运行。



PID Advisor、自动调谐和自动设置点切换

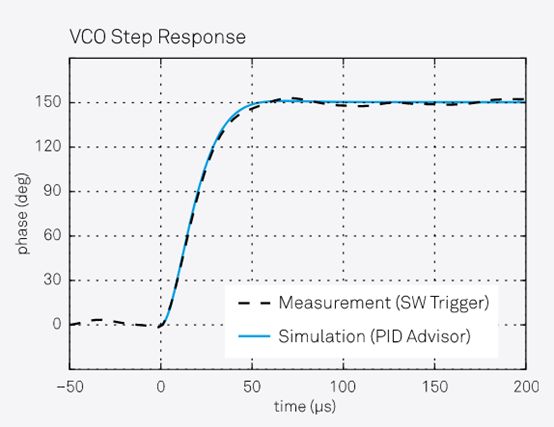

PID Advisor 和自动调谐功能使得即使毫无经验的用户也可以简单、方便地设置控制环,而 LabOne 工具箱也提供了表征 PID 控制性能的工具。绘图仪功能可在时域中显示 PID 错误和 PID 输出以及它们的直方图。在手动更改或切换模式中自动更改 PID 设定点时,可用软件触发(数据采集模块)来记录阶跃响应。这些阶跃响应可以直接与 PID Advisor 的模型函数做对比,以便优化参数。集成的频谱分析仪可显示控制环信号的频域数据,突出“伺服泵”和潜在噪声源。参数扫描仪则可以表征传递函数,使用户对整个实验系统有更详尽的了解。




AFM 探针保护和阈值单元

MF 的阈值单元可与 PID 控制器结合使用。除了监控解调器振幅和相位值,阈值单元还可以监控 PID 错误、PID 偏移和 PID 输出信号。如果这些信号中的任何一个偏离可调的安全范围达到一定的时间,阈值单元可通过逻辑输出信号,来避免对实验设备造成损害。典型案例是在 AFM 应用中,探针保护需要用到此功能。


应用领域

━ 激光稳频

━ 光纤噪声消除

━ 光学锁相环,例如载波包络偏移 (CEO) 稳定

━ 复杂 AFM 模式,例如开尔文探针力显微镜、尖端保护

━ MEMS 表征
