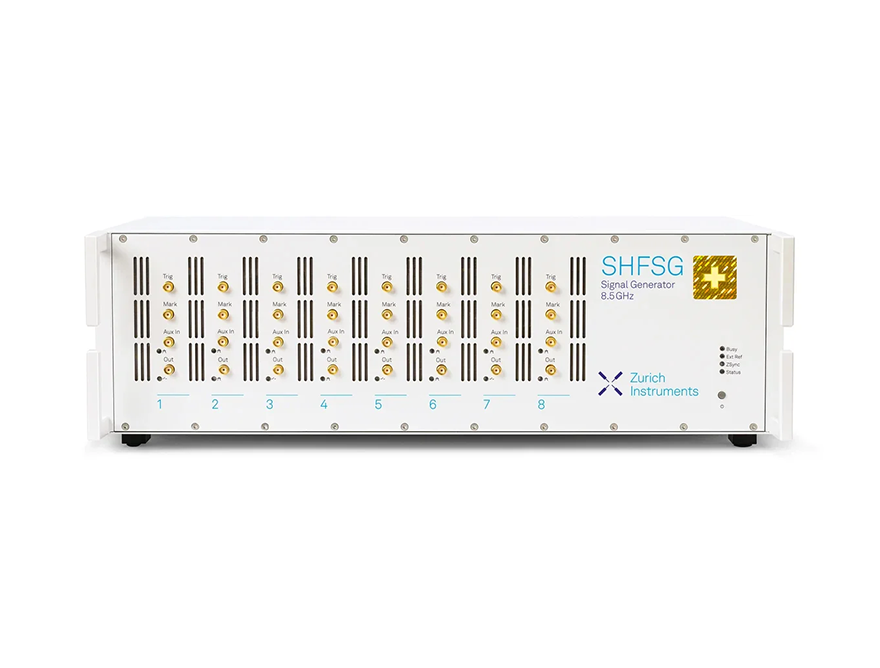

SHFSG＋ 8.5GHz 任意波形发生器

简介：

瑞士Zurich Instruments的SHFSG＋任意波形发生器可以直接产生频率范围从DC到8.5GHz的量子比特控制信号，具有1GHz的无杂散调制带宽。SHFSG＋使用双超外差技术进行频率上变频，无需混频器校准并节省系统调校时间。每个SHFSG＋带有4或8个具有14位垂直分辨率的模拟输出通道。SHFSG＋可由LabOne、其API或LabOne Q软件控制，支持不同规模的量子计算系统，从几个量子比特到几百个量子比特。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载相关产品

产品特点

主要特点：

‒ 4或8个输出通道，控制多达8个量子比特

‒ 在DC至8.5GHz频率范围，信号带宽1GHz，无需混频器校准

‒ 高保真门的低相位噪声和低杂散音

‒ 无需外部放大，高输出功率，可实现短门脉冲

‒ 6GSa/s 的14位输出

‒ 可通过LabOne® Q软件、LabOne或LabOne的Python、C、MATLAB®、LabVIEW™和.NET的API进行控制

可使用PQSC进行同步，多个SHFSG+可以在Zurich Instruments QCCS中组合以实现对多量子比特系统的控制。得益于先进的定序器、低延迟信号处理链和低相位噪声频率合成器，可以实现具有最小延迟和高保真度的多量子比特门操作。与用于量子比特实时读取的SHFQA+量子分析仪一起，它们是集成了微波信号生成和分析功能的第二代仪器。

产品参数

信号输出
射频输出数量	4（SHFSG-4 型号）
射频输出数量	8（SHFSG-8 型号）
频率范围	直流 - 8.5 GHz
信号带宽	1.0 GHz
输出范围 (dBm)	-30 dBm 至 +10 dBm
输出阻抗	50 Ω
合成器数量	4（两种型号）
数模转换	14 位，6 GSa/s（内部 3x 插值后）
输出电平精度	±（1 dBm 的设置）
标记和触发器
标记输出	每个通道 1 个，前面板上有 SMA 输出
标记输出电压	0 V（低）、3.3 V（高）
标记输出阻抗	50 Ω
标记输出上升时间	300 ps（20% 至 80%）
触发输入	每个通道 1 个，前面板上的 SMA
触发输入阻抗	50 Ω / 1 KΩ
波形生成
AWG 内核	每个通道 1 个
波形垂直分辨率	14 位模拟 + 2 位标记
波形记忆	每通道 98 kSa
序列长度	每个 AWG 内核 32k 条指令
AWG 采样率	2 GSa/s
最小波形长度	32个点
一般的
尺寸	449 x 460 x 145 mm（19 英寸机架）
尺寸	17.6 x 18.1 x 5.7 英寸
重量	15 公斤（33 磅）
电源供应	交流：100-240 V，50/60 Hz
支持的时钟频率（外部或内部）	10 MHz 或 100 MHz
连接器	前面板和后面板的 SMA 用于触发、信号和外部时钟
	32 位 DIO
	1 ZSync
	1 GbE
	USB 3.0
	维护 USB

应用领域

量子计算应用

‒ 相干操控单量子比特和多量子比特门

‒ 量子比特频谱和表征

‒ 实时、低延迟和全局反馈的纠错

支持的量子比特类型

‒ 超导量子比特

‒ 自旋量子比特/超导谐振腔混合体

‒ NV 色心

‒ Qubits、qutrits 和 ququads

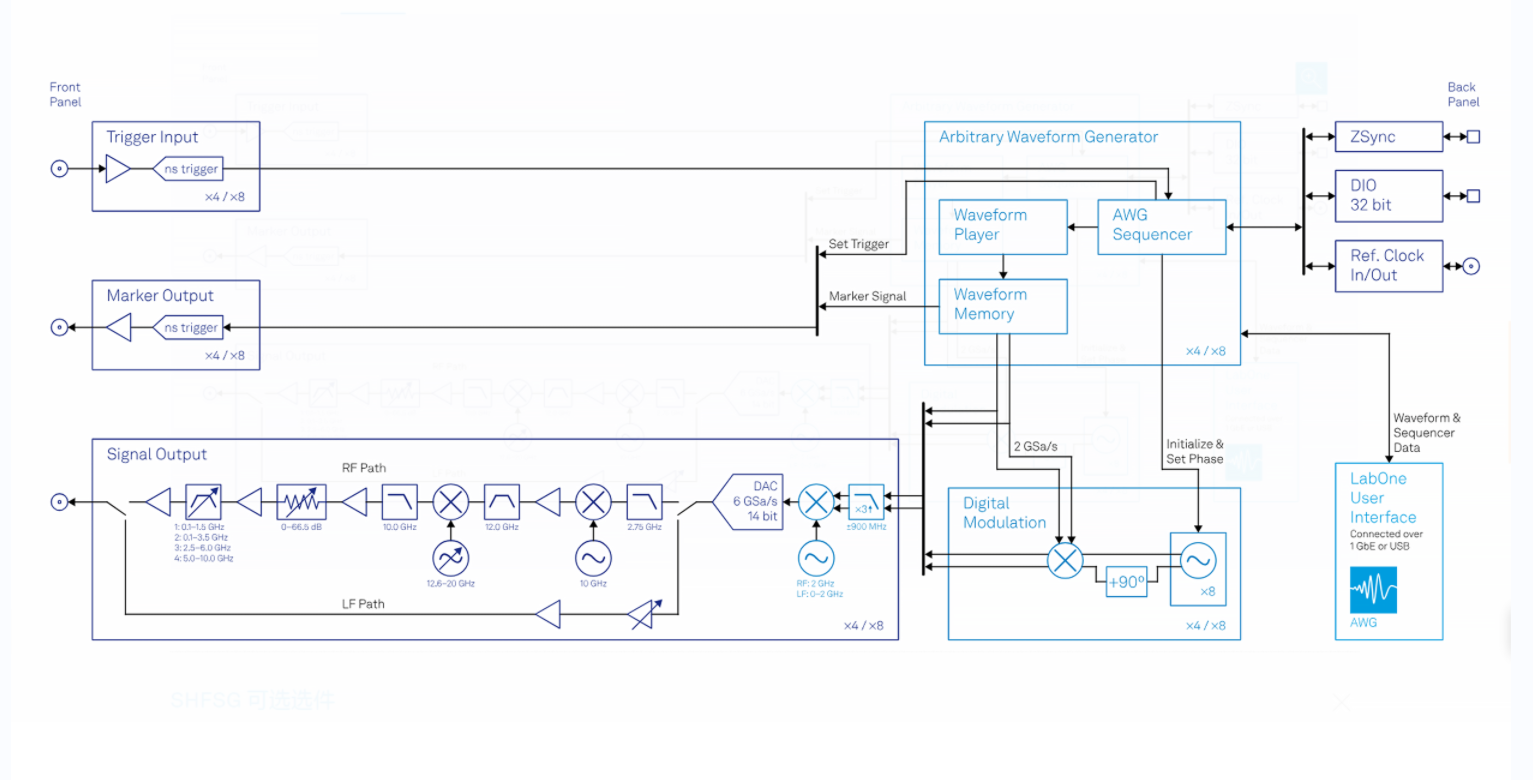

功能图解
