贮存温度

+5°C 至 +65°C

贮存相对湿度

< 95%, 无凝结

运行温度

+5°C 至 +40°C

运行相对湿度

< 90%, 无凝结

规格温度

+18°C 至 +28°C

功耗

< 40 W

直流供电

12 V， 2 A
接口： Switchcraft 760BK， ID 2.5 mm， OD 5.5 mm

交流供电

100 - 240 V (±10%), 50/60 Hz

交流保险丝

250 V， 2 A， fast， 5 x 20 mm， F 2A L 250V

尺寸（含缓冲）

28.3 x 23.2 x 10.2 cm
11.1 x 9.1 x 4.0 inch
可按需提供机架安装组件

重量（含缓冲）

3.8 kg

推荐校准间隔

2年 （详见背面板贴纸）

保质期

1 年，可延长

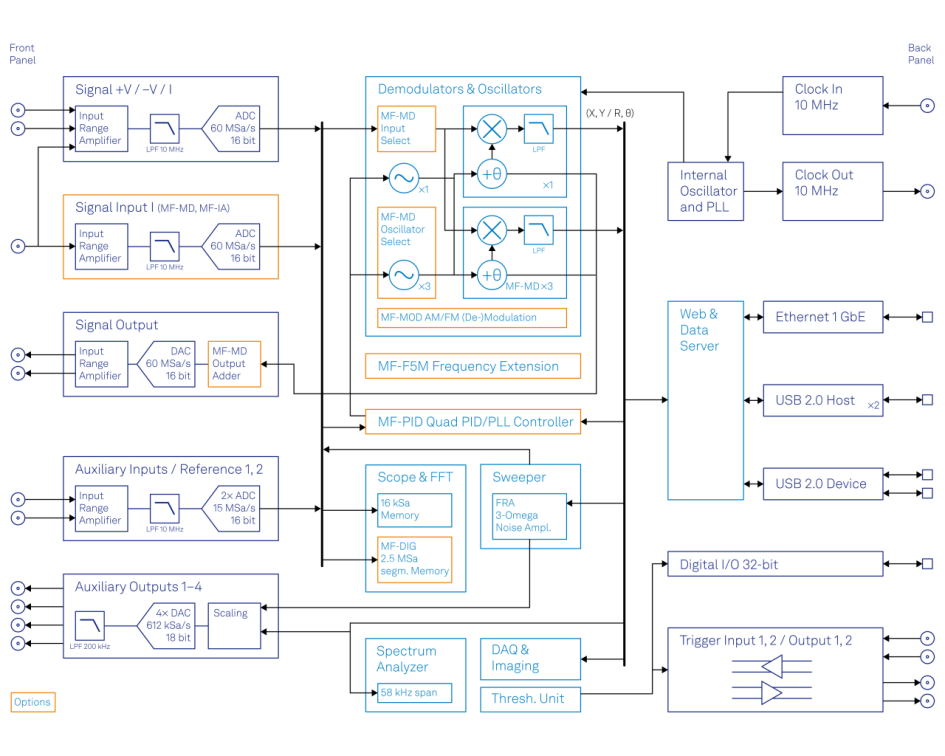

解调器

频率范围

0 - 500 kHz； 0 - 5 MHz (参见 MF-F5M 升级选件)

解调器数量

1 个双相位，包含X， Y， R，Θ； 4 个（需要 MF-MD 升级选件）

解调器输入信号

信号输入 (V/I)，辅助输入，辅助输出，触发输入

滤波器时间常数

337 ns - 83 s

滤波器带宽  (-3 dB)

276 µHz - 206 kHz (4阶)

谐波

1 - 1023

滤波器斜率

6，12，18， 24， 30， 36， 42， 48 dB/oct

额外滤波器

Sinc

相位分辨率

10 µdeg

频率分辨率

1 µHz

辅助输出采样率

612 kSa/s (对每个辅助输出)，18位， ±10 V

1GbE 连接下最大传输速率

200 kSa/s (对全部解调器)， 全范围48位

使用本地 USB 闪存下最大传输速率

50 kSa/s (对全部解调器)， 全范围48位

数据传输触发模式

连续，边缘触发，门控

参考信号

外部参考信号频率范围

1 Hz - 500 kHz； 1 Hz - 5 MHz (参见 MF-F5M 升级选件 )

外部参考信号输入

辅助输入， 触发输入， 辅助输出，电流信号输入，电压信号输入

外部参考信号锁定时间

一般低于100周期或1.2 ms中的最大值

外部参考信号数量

1; 2（需要 MF-MD 升级选件）

内置参考信号频率范围

DC - 500 kHz； DC - 5 MHz (参见 MF-F5M 升级选件)

示波器

输入通道

信号输入（V，I），辅助输入，辅助输出，触发输入，触发输出，信号输出，振荡器相位

示波器模式

时域，频域（FFT）

显示通道数量

1； 2 （需要MF-DIG 升级选件）

触发通道

信号输入（V，I），辅助输入，辅助输出，触发输入，触发输出

触发模式

边缘

触发迟滞

全输入范围

预触发

全样本范围

采样率

1.8 kSa/s 至 60 MSa/s

纵向分辨率

16 位

每帧最大样本数

16 kSa； 2.5 MSa 每通道（需要 MF-DIG 升级选件）

最低保持时间

1 ms

带宽限制模式的纵向分辨率

通过降采样率平均，纵向分辨率增至 24 位（需要 MF-DIG 升级选件）

光标数学功能

位置，面积，跟踪，波拟合，峰值，直方图

频谱分析仪

频率范围中心

0 - 500 kHz; 0 - 5 MHz (参见 MF-F5M 升级选件)

频谱模式

FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)

统计方式

幅值，频谱密度，功率

平均模式

无，指数移动平均

每频谱最大样本数

8 kSa

最大频率覆盖

58 kHz

窗函数

矩形, Hann, Hamming, Blackman Harris

光标数学功能

位置，面积，跟踪，波拟合，峰值，直方图

参数扫描仪

扫描参数

振荡器频率，解调器相位，辅助输出偏置，信号输出偏置等

扫描参数范围

全量程，线性或对数间距

扫描参数分辨率

任意，受起始终点和扫描点数量影响

显示参数

解调器输出 (X， Y， R， Θ， f)，辅助输入

显示选项

单图，双图（波德图等），多曲线

统计方式

幅值，频谱密度，功率

预设测量模式

参数扫描，噪音幅值扫描，频率响应分析，3-omega扫描

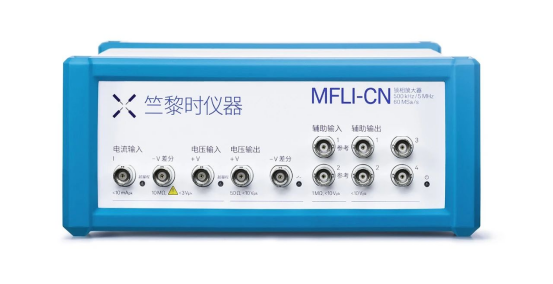

电压信号输入

接口

前面板 2 个 BNC，单端或差分

外壳屏蔽

浮地，接地

最大浮地电压

±1 V

输入阻抗

50 Ω 或 10 MΩ； 27 pF  （>= 300 mV范围）或 35 pF （<= 100 mV范围）

输入频率范围

DC - 500 kHz； DC - 5 MHz (参见 MF-F5M 升级选件)

输入 A/D 转换

16 位, 60 MSa/s

输入噪声幅值

一般2.5 nV/√Hz（>1 kHz，使用 3.3 mV 输入量程和并使用短路帽）;
 7 nV/√Hz (10 Hz)， 40 nV/√Hz （1 Hz）

输入噪声转折频率

一般 100 Hz（<= 10 mV以下输入范围）

输入电流偏置

一般 ±10 pA，最高 ±200 pA

满量程输入灵敏度(10 V 输出)

3 V 量程下为 1 nV

AC 输入范围

±1 mV， ±3 mV， ±10 mV， ±30 mV， ±100 mV， ±300 mV， ±1 V， ±3 V

AC 耦合切断频率

1.6 Hz

AC 耦合最高 DC 偏置

±10 V

DC 输入范围

±1 mV， ±3 mV， ±10 mV， ±30 mV， ±100 mV， ±300 mV， ±1 V， ±3 V

输入增益精度

< 1% (< 2 MHz)；更高频会受模拟输入滤波器限制

模拟输入滤波器（抗混叠）

1 dB 抑制（5 MHz）, 3 dB（12 MHz）; 3阶滚降

输入幅值稳定度

0.1%/°C

输入幅值偏置

在 0.5 mV 或 1% 输入范围中取较大值

动态储备

最大 120 dB

谐波失真

80 dBc （<= 100 kHz）； 65 dBc （<= 5 MHz）; 载波幅度 1 dBFS

相干拾取

< −140 dB （<= 5 MHz， 50 Ω输入阻抗）；< −180 dB （<= 100 kHz，50 Ω输入阻抗）

电流信号输入

接口

前面板 BNC，浮地/接地

外壳屏蔽

浮地，接地

最大浮地电压

±1 V

输入阻抗

参照 MFIA User Manual 表格 5.9

输入频率范围

DC - 500 kHz; DC - 5 MHz (参见 MF-F5M 升级选件)

输入 A/D 转换

16 位, 60 MSa/s

输入噪声幅度（一般情况）

20 fA/√Hz （>100 Hz， 10 nA输入范围）； 200 fA/√Hz （>10 kHz， 1 µA输入范围）； 3.5 pA/√Hz （>1 MHz， 100 µA输入范围）； 300 pA/√Hz （>1 MHz, 10 mA输入范围）

输入漏电流

±10 pA

满量程输入灵敏度(10 V 输出)

±10 mA 量程下为 ±10 fA

输入增益精度

< 1% (当频率低于输入带宽的10%)

输入偏置幅值

1% 输入量程

输入偏置电压

最大 ±2.2 mV

动态储备

最大 120 dB

相干拾取

< 90 GΩ （<= 5 MHz， 100 μA输入范围）

< 140 TΩ （<= 100 kHz，10 nA输入范围）

差分信号输出

接口

前面板 2 个 BNC，单端或差分

输出阻抗

50 Ω

输出频率范围

DC - 500 kHz; DC - 5 MHz (参见MF-F5M升级选件)

输出频率分辨率

1 µHz

输出相位范围

±180°

输出相位分辨率

10 µdeg

差分输出

正弦波（180°相移）

输出 D/A 转换

16 位, 60 MSa/s

输出幅值范围

±10 mV, ±100 mV, ±1 V, ±10 V (单端，高阻抗负载)

输出功率

对每个 BNC，24 dBm (±10 V, 250 mW)

输出增益精度

< 1% (100 kHz， 所有输出量程）

最大输出驱动电流

100 mA

输出幅值偏置

±1 mV 或 1% 输出量程的较大值

谐波失真

1V 以下输出量程：85 dBc  （频率 < 100 kHz）， 60 dBc （频率 < 5 MHz）；10V 输出量程： 80 dBc （< 100 kHz），  50 dBc （< 5 MHz）， 载波幅值1 dBFS

模拟加法器

辅助输入 1 可被加到信号输出， ±10 V， DC - 2 MHz

辅助输入

接口

前面板 2 个 BNC

A/D 转换

16 位, 15 MSa/s

A/D 模拟带宽

5 MHz

输入阻抗

1 MΩ

幅值

±10 V

分辨率

0.335 mV

辅助输出

接口

前面板 4 个 BNC

D/A 转换

18 位, 612 kSa/s

D/A 模拟带宽

200 kHz

输出阻抗

50 Ω

幅值

±10 V

分辨率

< 85 µV

驱动电流

20 mA

噪声密度

高阻抗负载，200 µV/√Hz（大于 1 kHz）

噪声RMS

高阻抗负载，12 MHz 测量带宽下 90 µVrms

触发输入

接口

背面板 2 个 BNC

触发输入阻抗

1 kΩ

外部参考频率范围

1 Hz - 500 kHz; 1 Hz - 5 MHz (参见 MF-F5M 升级选件)

触发幅值范围

±5 V

最低脉冲宽度

35 ns

触发电平

±5 V, 3.66 mV 分辨率

触发迟滞

< 20 mV

触发输出

接口

背面板 2 个 BNC

触发输出阻抗

50 Ω

外部参考频率范围

1 µHz - 500 kHz; 1 µHz - 5 MHz (参见 MF-F5M 升级选件)

触发幅值

5 V

10 MHz 同步

接口

背面板 2 个 BNC，10 MHz 时钟输入和输出

10 MHz 输入，阻抗

50 Ω

10 MHz 输入，频率范围

9.98 - 10.02 MHz

10 MHz 输入，幅值范围

200 mV - 3 V

10 MHz 输出，阻抗

50 Ω

10 MHz 输出，幅值范围

1 Vpp （50 Ω）, 正弦

内置参考频率

类型

TCXO

初始精度

< ±1.5 ppm

长期精度/老化

第一年 < ±1 ppm

短期稳定度(0.1 s)

< 2·10^-10

温度系数

0.05 ppm/°C (@23°C)

1 kHz下相位噪音

-140 dBc/Hz

10 kHz下相位噪音

-150 dBc/Hz

接口和其它规格

PC接口

LAN， 1 GbE； USB 2.0， 480 Mbit/s

USB主机接口

背面板 2 个，支持 WiFi 模块和大容量存储

DIO

4 x 8位, 通用数字输入/输出，3.3 V TTL

VHDCI 68 pin磁性接口

内存

4.7 GB数据， 250 MB设定文件，250 MB日志文件

LabOne GUI的部署环境要求

操作系统

任意，基于网络浏览器

输入设备

触屏，键盘，鼠标

CPU

双核或以上，支持浏览器硬件加速渲染

浏览器

Chrome， Firefox， Safari， Opera， Edge

PC接口

1 GbE， USB 2.0*
