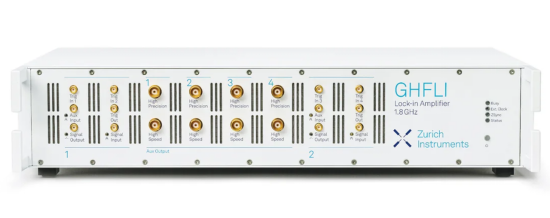

GHFLI 1.8GHz 双通道微波锁相放大器

简介：

瑞士苏黎世仪器公司（Zurich Instruments AG）的 GHFLI 锁相放大器将这类产品的优势（噪声抑制、相位灵敏度、频率追踪等）延伸到工作频率高达1.8GHz的应用。GHFLI包含两个用作独立锁相放大器的物理通道，每个通道均配备4个支持并行多谐波和多频率分析的双相解调器，以及一个用于生成驱动和参考信号的6GSa/s信号发生器。GHFLI具备低输入噪声、宽分析带宽和超短时间常数等特点，是一款理想的测量工具，适用于要求最严苛的微波应用。

联系我们在线留言在线客服

产品特点产品参数功能图解相关应用应用领域相关下载相关产品

产品特点

GHFLI包含两个用作独立锁相放大器的物理通道，每个通道均配备4个支持并行多谐波和多频率分析的双相解调器，以及一个用于生成驱动和参考信号的6GSa/s信号发生器。解调滤波器经过调整可以在噪声抑制和测量速度之间达到最优平衡。USB和千兆以太网数字接口能够以高达4 MSa/s的速率将数据连续传输到计算机，而4个高速辅助输出端口和4个高精度辅助输出端口可以通过自定义缩放和偏置将测量结果转换为模拟信号，与其他仪器进行整合。

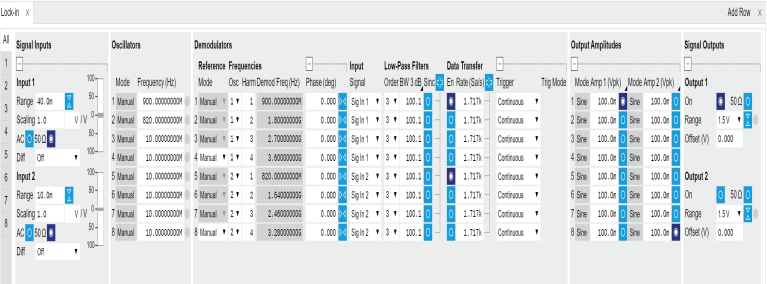

GHFLI包括LabOne®控制软件，借助其图形用户界面，可以轻松方便地进行设置。通过该软件，用户可以对包括锁相放大器、具备快速傅里叶变换(FFT)的双通道示波器、参数扫描仪和频谱分析仪等在内的整个测量工具集进行全方位控制。此外，所有功能和数据采集都可以通过常用编程语言来进行二次开发，支持 LabVIEWTM、MATLAB®、C、.NET和Python。

主要参数：

‒ 频率范围：直流 - 1.8 GHz

‒ 最短解调时间常数：14 ns

‒ 2个独立锁相单元，配置信号发生器

‒ 每个锁相单元配置4个独立解调器

‒ 4个高速辅助输出端口和4个高精度辅助输出端口

‒ LabOne®工具集

GHFLI微波双通道锁相放大器可选选件：

①多频选件GHF-MF

多频率选件GHF-MF打开了多频率分析的大门：每个解调器可以设置为不同的任意频率，并可分配给任何输入，为测量和信号生成提供了广泛的额外配置。

主要特点：

‒ 6个额外的振荡器

‒ 所有解调器都可以自由选择振荡器

‒ 对于所有8个解调器，频率可任意选择

‒ 输出加法器，可组合最多8个正弦信号

②四通道PID/PLL控制器选件GHF-PID

4个PID控制器与锁相放大器无缝集成，可将所有测量信号作为输入。频率覆盖直流到1.8GHz全范围，输出信号的选择包括信号幅值、频率、相位等。

主要特点：

‒ 4个独立的PID控制器

‒ 输入参数：解调器结果的X、Y、幅值和相位

‒ 输出参数：输出幅值、振荡器频率和解调器相位

‒ 解调器相位数据±1024π相位展开

‒ D参数的低通滤波器截至上限

产品参数

锁相操作模式
参考模式	单相和双相锁相
三谐波频率模式	单个基频和 3 个谐波频率（同时）
信号输入
频率范围	直流 - 1.8 GHz
输入阻抗	50 Ω
输入电压噪声	≤3.5 nV/√Hz (100 kHz 至 800 MHz)
输入电压噪声	≤6 nV/√Hz (大于 800 MHz 时)
动态储备	100 dB （典型值）
输入范围	±10 mV 至 ±1 V
A/D 转换	14 位, 4 GSa/s
连接器	SMA
信号输出
频率范围	直流 - 1.8 GHz
输出范围	±10 mV 至 ±0.5 V
输出范围	-30 dBm 至 5 dBm (50 Ω 负载)
D/A 转换	14 位, 6 GSa/s
连接器	SMA
参考信号与触发信号
触发	4 个输入端口，2 个输出端口
解调器
频率范围	直流 - 1.8 GHz
解调器数目	8 个双相解调器
LAN/USB3 输出采样率	最大 2 MSa/s（所有解调器总计）
辅助输出采样率	50 MSa/s（每个高速辅助输出端口），14 位
滤波器时间常数	14 ns 至 21 s
滤波器带宽	3.2 mHz 至 11 MHz
滤波器斜率	6, 12, 18, 24 dB/Oct

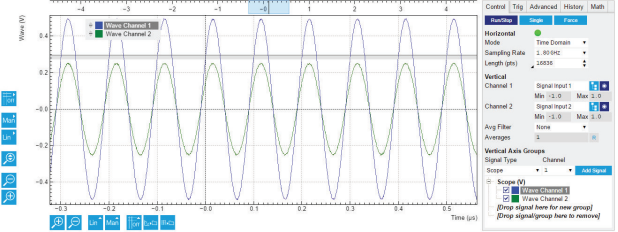

示波器
输入通道	信号输入

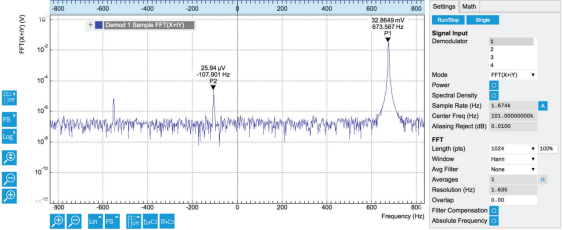

示波器模式	时域、频域 (FFT)
显示通道数目	2
触发模式	升降沿
垂直分辨率	14 位
光标计算	位置、区间、波形、峰值、追踪、直方图

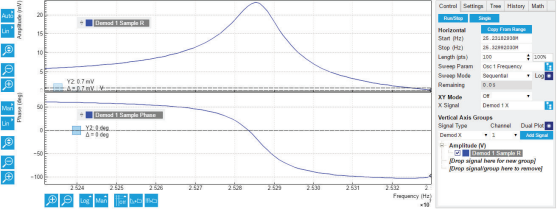

参数扫描仪
扫描参数	振荡器频率、解调器相移、辅助偏置、信号输出幅值、信号输出偏置
参数扫描范围	全范围、线性和对数
参数扫描分辨率	由起止点和扫描点数定义
显示参数	解调器输出（X, Y, R, Θ, f）
显示选项	单幅图、双幅图（例如波特图）、多轨迹
统计选项	幅值、频谱密度、功率
辅助输出
高速输出	4 通道, ±4 V (50 Ω), 14 位, 50 MSa/s, 15 MHz
高精度输出	4 通道, ±4 V (50 Ω), 18 位, 1 MSa/s, 200 kHz
辅助输出信号	R, Θ, X, Y, 或用户定义
高速输入	2 通道, ±1.5 V, 14 位
辅助连接器	BNC
连接和其他
主机连接	LAN / 以太网, 1 Gbit/s
主机连接	USB 3.0
数字 I/O	32 位，一般用途
时钟	10 MHz 或 100 MHz 输入和输出
一般规格
尺寸	420 × 450 × 100 mm3
尺寸	16.5 × 17.7 × 3.9 inch3, 适用于 19 英寸机架
重量	10 kg (22 lb)
电源 AC 线路	100-240 V, 50/60 Hz
PC 操作系统	详见 LabOne 系统兼容性
