SHFLI 8.5 GHz 双通道微波锁相放大器

简介：

瑞士苏黎世仪器公司（Zurich Instruments AG）的 SHFLI 锁相放大器工作频率高达8.5GHz，包含两个可独立使用的锁相放大器物理通道，每个通道均配备4个支持并行多频率分析的双相解调器，以及一个用于生成驱动和参考信号的6GSa/s信号发生器。

USB和千兆以太网数字接口能够以高达4MSa/s的速度将数据连续传输到计算机，而4个高速辅助输出端口和4个高精度辅助输出端口可将测量结果转换为模拟信号输出，并添加自定义的缩放和偏置，方便与其他仪器集成使用。

联系我们在线留言在线客服

产品特点产品参数应用领域功能图解相关下载

产品特点

产品主要特点：

频率范围：直流 - 8.5GHz
解调器最短时间常数：14ns
2个独立锁相单元，附带信号发生器
每个锁相单元配置4个独立解调器
4个高速辅助输出端口和4个高精度辅助输出端口
LabOne®工具集

SHFLI包含两个可独立使用的锁相放大器物理通道，频率范围为直流 - 8.5GHz。每个通道均配备4个支持并行多频率分析的双相解调器，以及一个用于生成驱动和参考信号的6GSa/s信号发生器。解调器中低通滤波器参数可自由调整，可以在噪声抑制和测量速度之间达到最优平衡。

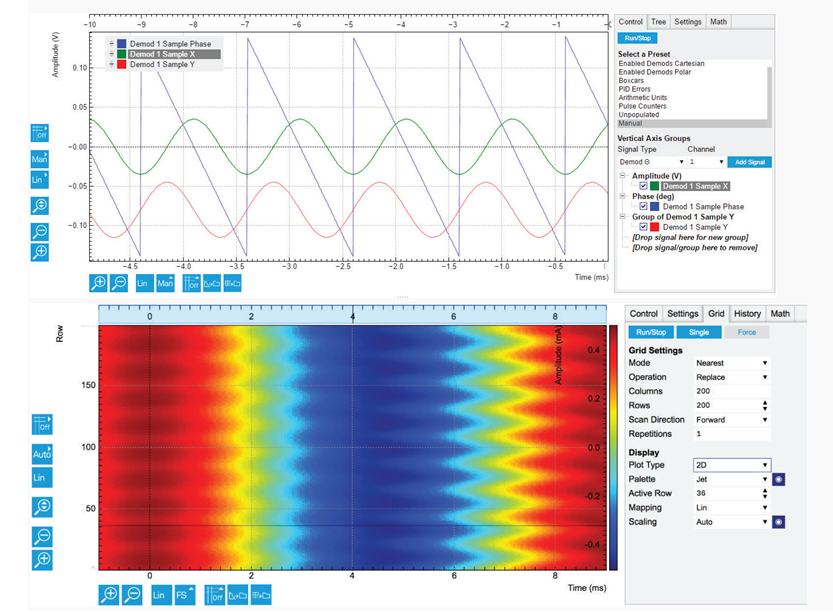

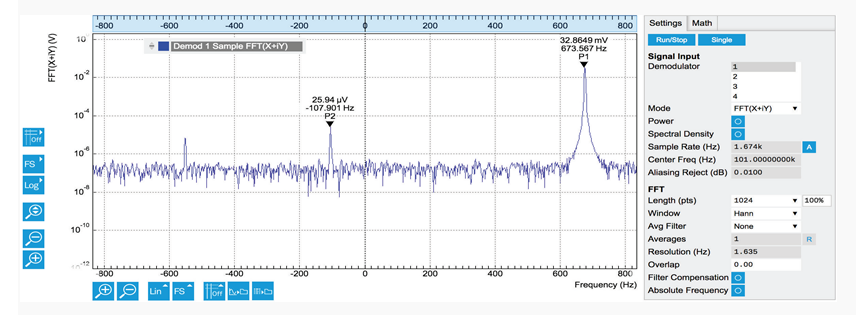

SHFLI包括LabOne®控制软件，借助其图形用户界面，可以轻松方便地进行设置。通过该软件，用户可以对包括锁相放大器、具备快速傅里叶变换(FFT)的双通道示波器、参数扫描仪和频谱分析仪等在内的整个测量工具集进行全方位控制。此外，所有功能和数据采集都可以通过常用编程语言来进行二次开发，支持 LabVIEWTM、MATLAB®、C、.NET 和 Python。

SHFLI具备低输入噪声、宽分析带宽和超短时间常数等特点，是一款理想的测量工具，适用于要求最严苛的微波应用。

SHFLI微波双通道锁相放大器的可选选件：

①多频选件SHFLI-MF

SHFLI-MF多频率选件开启了多频率分析的大门：每个解调器可以在每个测量窗口内设置不同的任意频率，并可以分配给任何输入，为测量和信号生成提供了广泛的额外配置。

主要特点：

6个额外的振荡器
所有解调器都可以自由选择振荡器
在测量窗口内同时测量最多8个任意频率
输出加法器，可以在测量窗口内组合最多8个正弦信号

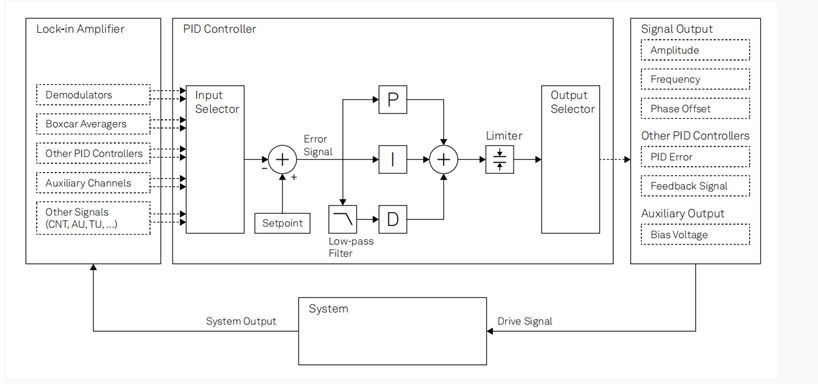

②四通道PID/PLL控制器选件SHFLI-PID

4个PID控制器与锁相放大器无缝集成，可将所有测量信号作为输入。频率覆盖直流到8.5GHz全范围。输出信号的选择同样丰富，包括信号幅值、频率、相位等。

主要特点：

4个独立的PID控制器
输入参数：解调器结果的X、Y、幅值和相位
输出参数：输出幅值、振荡器频率和解调器相位
解调器相位数据±1024π相位展开
D参数的低通滤波器截至上限

产品参数

锁相操作模式
参考模式	单相和双相锁相
三谐波频率模式	单基波频率和 3 个谐波频率（同时）
信号输入
频率范围	直流 - 8.5 GHz
分析带宽	1 GHz （大于 0.8 GHz 时）
输入阻抗	50 Ω
输入电压噪声	≤3.5 nV/√Hz （100 kHz 至 0.8 GHz）
输入电压噪声	≤2.5 nV/√Hz （大于 0.8 GHz）
动态储备	100 dB（典型值）
输入量程	±10 mV 至 ±1 V （小于 0.8 GHz 时）
输入量程	±1 mV 至 ±1 V （大于 0.8 GHz 时）
A/D 转换	14 位，4 GSa/s
连接端口	SMA
信号输出
频率范围	直流 - 8.5 GHz
输出量程	±10 mV 至 ±0.5 V / -30 dBm 至 5 dBm（50 Ω）（小于 0.8 GHz 时）
输出量程	±10 mV 至 ±1 V / -30 dBm 至 10 dBm（50 Ω）（小于 0.8 GHz 时）
D/A 转换	14 位，6 GSa/s
连接端口	SMA
参考信号与触发信号
触发	4 个输入端口，4 个输出端口

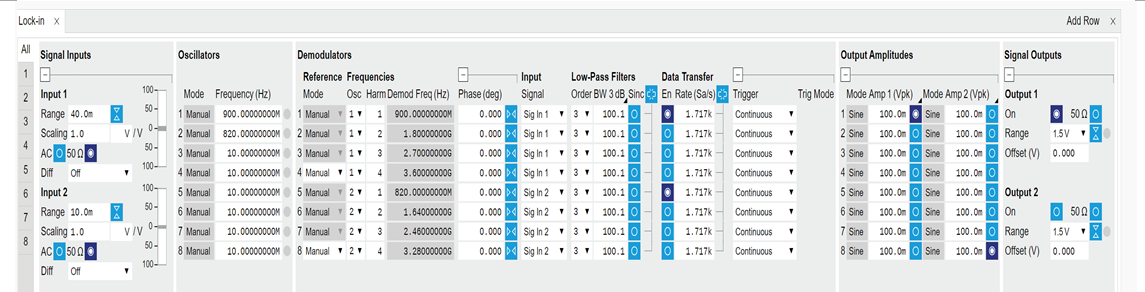

解调器
频率范围	直流 - 8.5 GHz
解调器数目	8 个双相解调器
LAN/USB3 输出采样率	最大 2 MSa/s （所有解调器总计）
辅助输出采样率	50 MSa/s（每个高速辅助输出端口），14 位
滤波器时间常数	14 ns 至 21 s
滤波器带宽	3.2 mHz 至 11 MHz
滤波器斜率	6，12，18，24 dB/Oct

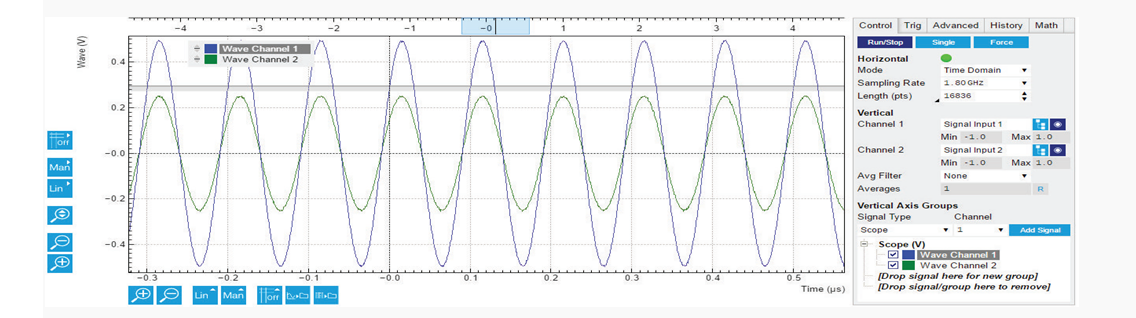

示波器
显示通道	信号输入
示波器显示模式	时域、频域（FFT）
显示通道数	2
触发模式	升降沿
垂直分辨率	14 位
光标计算	位置、区间、波形、峰值、追踪、直方图
参数扫描仪
参数扫描	振荡器频率、解调器相移、辅助输出偏置、信号输出幅值、信号输出偏置
参数扫描范围	全范围、线性和对数
参数扫描分辨率	任意，由起止点和扫描点数定义
显示参数	解调器输出（X, Y, R, Θ, f）
显示选项	单幅图、双幅图（例如波特图）、多迹线
统计选项	幅值、频谱密度、功率
辅助信号
高速输出	4 通道，±4 V（50 Ω），14 位，50 MSa/s，15 MHz
高精度输出	4 通道，±4 V（50 Ω），18 位，1 MSa/s，200 kHz
辅助信号输出	R、Θ、X、Y 或用户自定义
高速输入	2 通道，±1.5 V，14 位
辅助输出连接端口	BNC
辅助输入连接端口	SMA
通讯和其他
主机连接	LAN / 以太网，1 Gbit/s
主机连接	USB 3.0
数字 I/O	32 位，一般用途
时钟	10 MHz 或 100 MHz 输入和输出
一般规格
尺寸	449 × 460 × 145 mm3
尺寸	17.6 × 18.1 × 5.7 inch3，适用于 19 英寸机架
重量	15 kg（33 lb）
电源	100-240 V，50/60 Hz
PC 操作系统	详见 LabOne 系统兼容性
