HDAWG 750MHz 任意波形发生器

简介：

Zurich Instruments 的多通道任意波形发生器 HDAWG 拥有同类产品中最高的通道密度，其设计旨在实现高级的信号发生功能，带宽高达 750 MHz 。HDAWG 拥有 4 或 8 个直流耦合单端模拟输出通道，输出垂直分辨率为 16 位。每个模拟输出有两个可切换模式，直接模式（最高带宽和超低噪声）和放大模式 (最高输出幅值为 5 Vpp)。至多 18 台 HDAWG 可以通过我们的可编程量子系统控制器 PQSC 实现时间同步。

联系我们在线留言在线客服

产品特点产品参数功能图解相关应用相关下载相关产品

产品特点

LabOne 提供了先进的编程理念，它结合了 AWG 的高性能、灵活性和函数发生器的易用性。使用 LabOne 用户界面 (UI) 以及适用于LabVIEW™、.NET、MATLAB®、C 和 Python 的 API，用户可以轻松实现自动化测量以及快速整合 HDAWG 至现有控制环境。

主要特点

‒ 2.4GSa/s，16位，带宽750MHz

‒ 最大输出幅值5V_pp

‒ 最多可扩展至144个输出通道

‒ 高通道密度

‒ 触发输出延迟小于50ns

‒ 可实现多频率数字调制

‒ LabOne^® AWG定序器和编译器

产品亮点

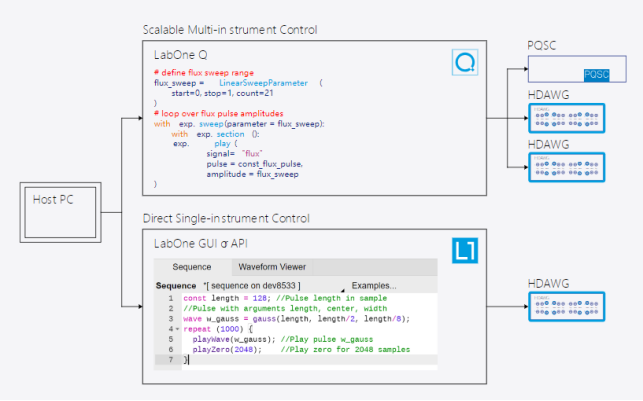

①高级AWG编程

HDAWG提供分别针对两个主要用例设计的两个定序器编程接口：LabOne Q用于量子计算中的多仪器配置；LabOne AWG定序器用于量子技术和工程中的单仪器配置设置。

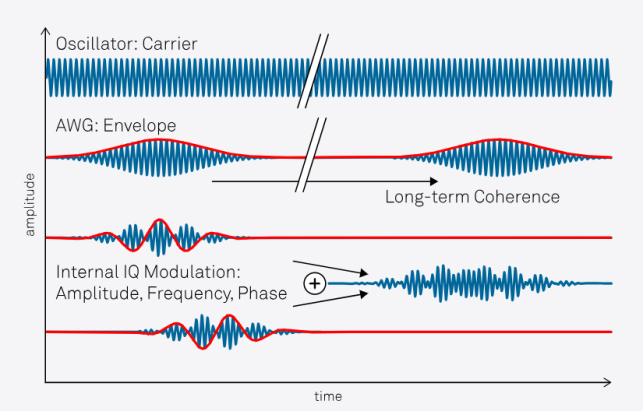

②振荡器、调制和相位控制

HDAWG配备的数字振荡器可直接生成正弦载波，独立于AWG编程产生的包络信号。用户可任意调节和扫描载波的频率和相位，而无需编写静态波形。另外，多频调制选件增加了振荡器的数量，并实现了全数字I/Q频率调制和相位调制、频率复用和相位循环。

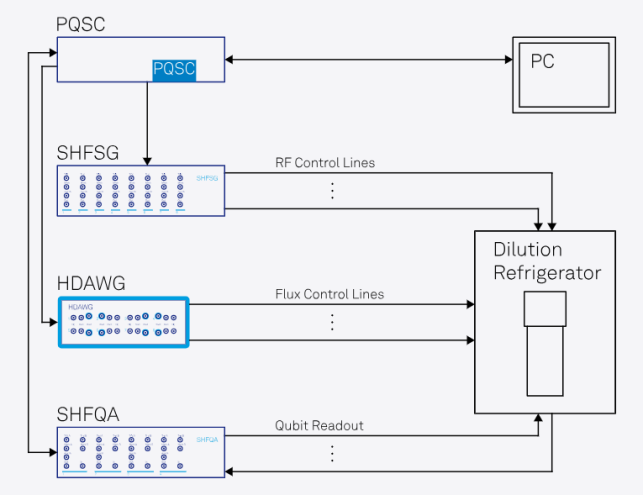

③可扩展的测控系统

HDAWG的每对通道都有各自的AWG内核，用于创建相位和时序可编程波形，因此单台HDAWG-8仪器可以生成多达4对IQ信号或8个实值信号。

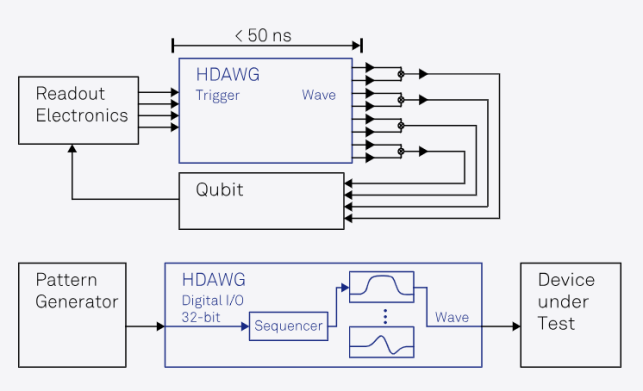

④低延迟触发和时序分支

HDAWG采用低延迟设计，因此在前面板上的其中一个触发输入上检测到外部触发信号后，能够在不到50 ns的时间内在信号输出端生成首个样本。为了生成高度复杂且可实时控制的信号，HDAWG能够在可编程存储器中预先存储多达1024个波形。

HDAWG任意波形发生器可升级的选件

‒ 多频选件

‒ 脉冲计数器选件

‒ 内存扩展选件

‒ 实时预补偿选件

‒ 输出时滞控制选件

‒ IQ调制器选件

产品参数

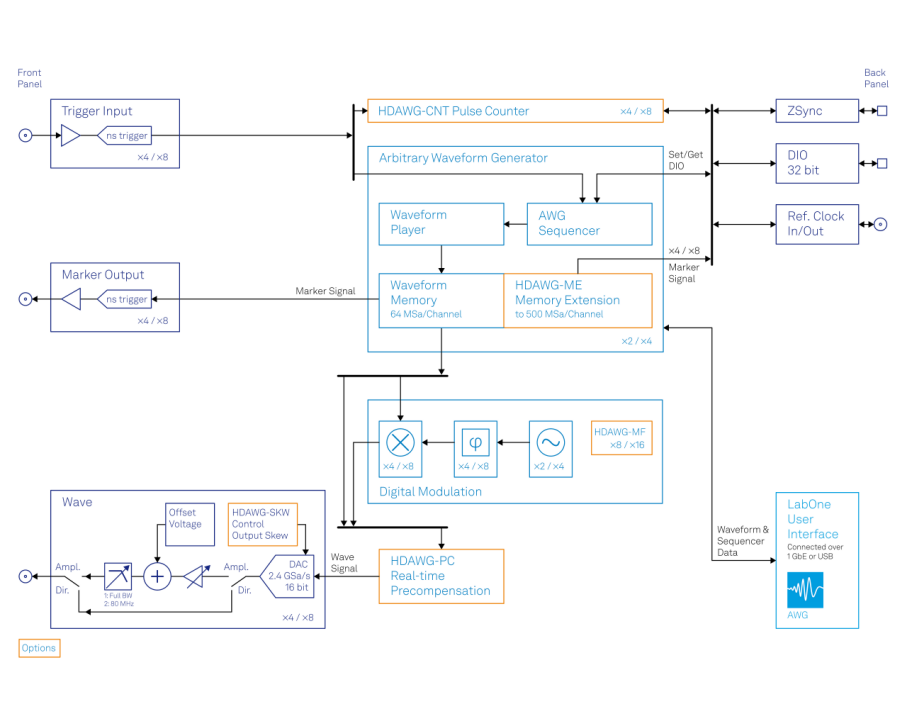

功能图解
