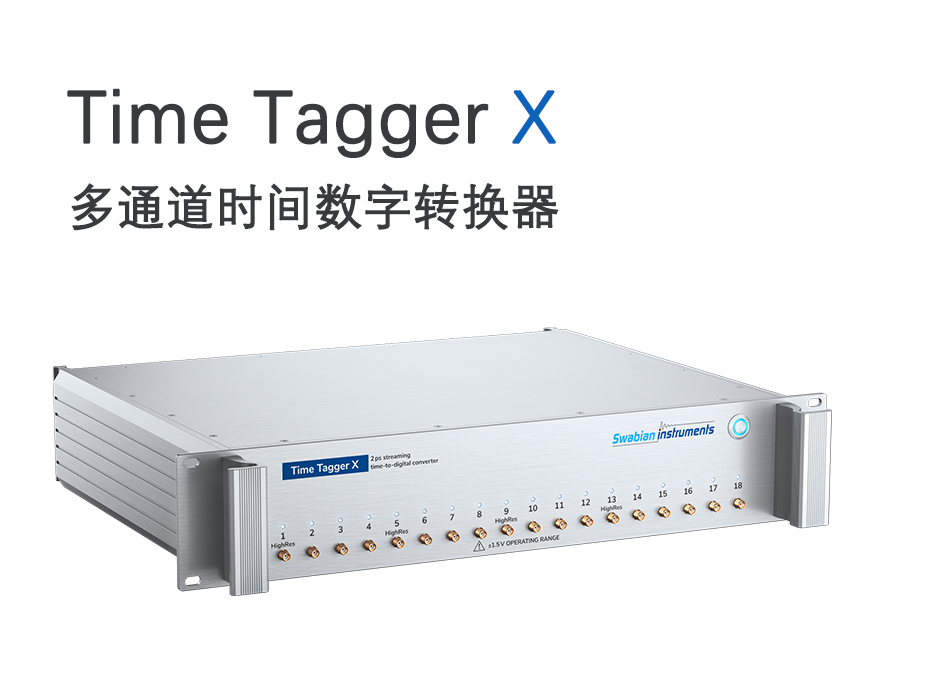

（现货供应）Time Tagger X 时间相关单光子计数器

简介：

【现货供应】【样机免费试用】德国Swabian Instruments生产的Time Tagger系列产品是具有独特数据处理架构的时间相关单光子计数器，尤其适用于时间相关的单光子计数、时间间隔计数、符合计数和数字协议分析。Time Tagger系列产品已经成为世界上最强大的数字数据采集工具，可用于包括量子技术、单光子显微镜、荧光相关光谱、动态光散射、激光测距、粒子物理和精确时间协议同步测试等诸多领域。

联系我们在线留言在线客服

产品特点产品参数产品应用功能图解相关下载相关产品相关新闻

产品特点

− 最小时间抖动低至1.5ps（RMS抖动）

− 数字分辨率为1ps

− 死时间低至1.5ns

− 4 - 18个通道同时测量

− 具备虚拟通道扩展功能

− 检测上升沿和下降沿

− 提供内置逻辑分析仪

− 支持 SPADs、PMTs、SNSPDs、SiPMs

轻松实现您的研究思路

Time Tagger X强大的软件引擎为您提供了丰富的数据处理功能，相关性、一维和多维直方图、多通道符合计数等等都可以轻松实时运行，

让您可以轻松将创新的研究思路变成现实。

灵活的自定义数据采集

Time Tagger X使您可以使用输入通道的任意组合自定义您的测量，您可以使用一个Time Tagger X读取记录来自不同硬件的输入信号，

也可以将从一个输入通道获取的信号同时应用于不同的测量。

优异的时间分辨

Time Tagger X低至1.5ps的均方根时间抖动和低至1.5ns的死时间均远远优于市面同类产品，这可以满足您创新应用的苛刻要求。

板载事件过滤器

Time Tagger X具有的独特板载事件过滤器使您在硬件端即过滤掉与测量无关的输入信号而无需通过USB传输至软件端，

这有效保证了输入信号的高速传输。

强大的本机库

Time Tagger系列产品支持包括python、MATLAB、LabVIEW、C＃、C ++和Mathematica在内的多种编程语言和架构，

您可以利用我们免费的本机库和代码示例，个性化设计、操作实验。

无限网络能力

用户可以使用Time Tagger系列产品的软件引擎将实验中获得的时间标签流投射到网络中。

用户可以像使用Time Tagger硬件一样通过客户端启动虚拟Time Tagger，并实现如硬件Time Tagger一样完整的测量和数据处理能力。

低延迟FPGA输出

Time Tagger X引入了低延迟FPGA接口，可以实现每秒高达1.2G标签的传输带宽，

可将实验中获得的时间标签传输到用户的FPGA中以实现更复杂的数据处。用我们免费的FPGA参考设计立即开始您的FPGA项目。

产品参数

型号	Time Tagger X
计时精度
均方根抖动	2 ps
均方根抖动 (高分辨选项)	1.5 ps
半峰宽抖动	4.7 ps
半峰宽抖动 (高分辨选项)	3.5 ps
数字分辨率	1 ps
处理能力
输入通道	4 — 18
死区时间	1.5 ns
数据传输率（至计算机）	80 M tags/s
数据传输率（SFP+, qSFP+）	300 M tags/s, 1200 M tags/s
猝发内存	512 M tags
最大输入频率	700 MHz
输入信号
输入阻抗	50 Ω / 1M Ω
输入电压	-1.5 — 1.5 V
最大输入电压	-3 — 3 V
触发信号电压	-1 — 1 V
最小脉冲宽度	350 ps
最小脉冲高度	100 mV
外部时钟输入
频率	10 MHz or 500 MHz
耦合	AC, 50 Ω
振幅	0.5 — 4 Vpp
一般参数
数据传输接口	USB 3.0, SFP+
尺寸（长 x 宽 x 高）	380mm x 480mm x 90mm
可在线升级	通道数拓展※ 高分辨选项※

产品应用

− 时间相关光子计数（TCSPC）

− 荧光寿命成像（FLIM）

− 单光子显微镜-固体缺陷、量子点、单分子

− 线性光学量子计算与光学量子电路

− 超高分辨率显微镜-STED、PALM和STORM

− 冷原子、EIT、里德堡原子

− 冷离子和离子阱量子计算

功能图解

应用—Time Tagger X的远程同步

图1. 显示了远程同步时间标签器的设置，以便在长距离上进行测量。远程同步使用300米的单模光纤实现，采用了白兔（WR）层。

测得的时序抖动仅为σ_2TTX=4.0ps，略高于Time Tagger X在HighRes模式下的固有抖动σ_1TTX=1.8ps，对应于仅有σ_WR=3.5ps的同步引起的抖动。

图2. 两个通过白兔节点同步的Time Tagger X的相关测量，通过300米光纤连接（深蓝色，σ_2TTX=4.0ps），

与使用单个Time Tagger X进行的相同的测量进行比较（浅蓝色，σ_1TTX=1.8ps）。
