UHFAWG 任意波形发生器

2021-12-16591次

UHFAWG 任意波形发生器将信号生成和检测集成在一台仪器中，为脉冲测量提供了功能全面的系统。先进的 AWG 编程理念方便用户在 600 MHz 双通道上自定义输出信号。

UHFAWG 任意波形发生器将信号生成和检测集成在一台仪器中，为脉冲测量提供了功能全面的系统。先进的 AWG 编程理念方便用户在 600 MHz 双通道上自定义输出信号。可选的检测方式包括多路高速解调器、脉冲计数器、 Boxcar 平均器和数字转换器。AWG 信号的组成和调制功能可保证信号的相位相干性，满足苛刻测量环境的要求。基于内部测量结果的序列分支能够以前所未有的速度实现前馈协议，使其适用于量子纠错、核磁共振波谱等应用。

主要特点

l 双通道 600 MHz 任意波形发生器

l 14 位垂直分辨率，每通道两个标记，1.8 GSa/s

l 每通道 128MSa 存储深度

l 使用内部和外部相位参考的调幅

l 双通道 600 MHz 信号输入，带示波器和可选检测功能选件

l 交叉触发功能可实现低延迟触发和序列分支跳转

应用

ü 电路量子电动力学

ü 量子技术：量子通信、半导体自旋量子、量子点、射频反射测定法

ü 离子阱实验

ü 核磁共振波谱/电子顺磁共振波谱

ü 雷达/激光雷达

ü 混合信号设备测试

ü 扫描振动测量

ü 啁啾脉冲频响分析仪（无泄漏 FFT）

ü 频带激励扫描探针显微镜

ü 电泵浦探针

亮点

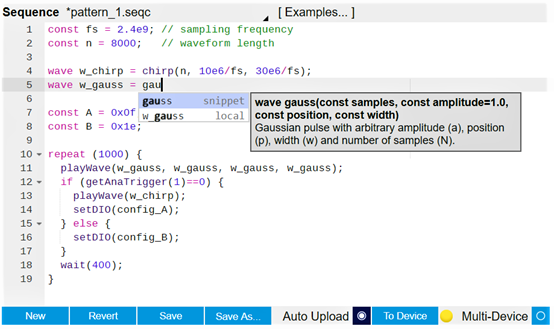

UHFAWG 有两个 600 MHz 的信号输出通道，可输出任意波形，每通道 128MSa 存储深度。 LabOne® 用户界面提供高级的编译器，集成了波形生成与编辑、定序和配置仪器的功能，简化了输出信号的流程。点击此处了解更多关于 AWG 编程的设计思想。与此同时，UHFAWG 也具备两个 600 MHz 的信号输入通道，以及一套同步和异步检测的工具。交叉触发功能使 AWG 与内部检测单元可相互触发，取代了以前传统测量系统中的仪器间触发，不必将信号检测的仪器和信号生成的仪器用复杂的同步方法同步。从以下例子可以看出，单独一个 AWG 程序就可以控制整个测量过程。

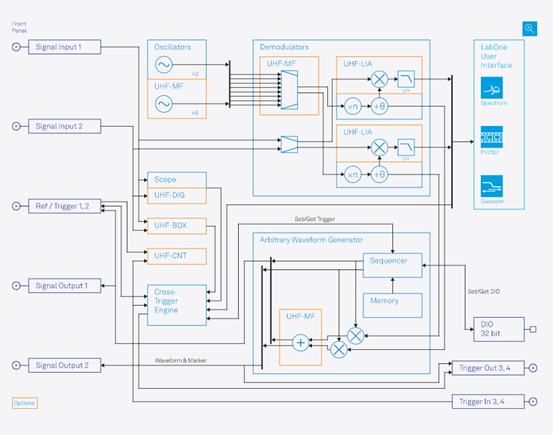

功能图解

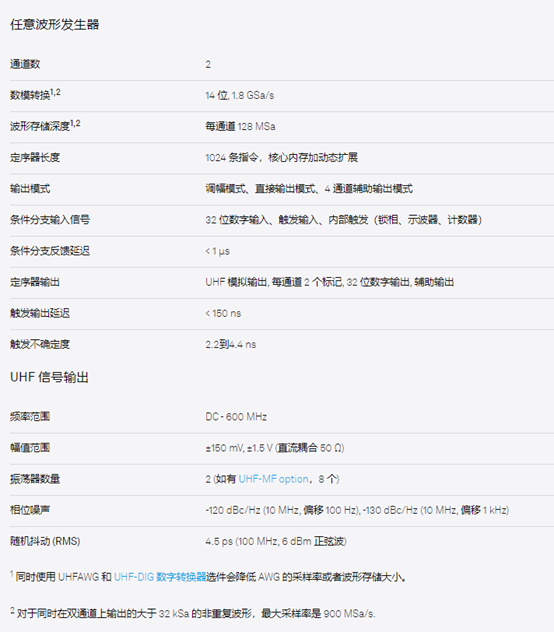

技术参数
