FEMTO新产品-平衡式光接收器/光电探测器系列HBPR

2021-12-15701次

特征

l 带宽高达500 MHz

l 共模抑制比（CMRR）

l 高达55 dB 低的噪声，NEP低至3.7 pW /√Hz

l Si和InGaAs模型可用于320至1700 nm的光谱范围

l 可切换的20 MHz低通滤波器可将宽带噪声降至很小

l 高达60,000 V / A的高增益，可两阶段切换

l 可切换输出耦合（AC / DC）

l 快速直流耦合监控器输出，

l 带宽为10 MHz

l 输入自由空间或光纤耦合

l 1.035“-40螺纹自由空间输入，与许多标准光学系统兼容

在高达500 MHz的DC范围内检测很小的光学差分信号

通过获取两个输入信号之间的差，可以抑制共模噪声，例如所用激光源的强度噪声。这样，可以从信号测量路径中提取出很小的光信号，否则这些光信号将被掩埋在噪声中。

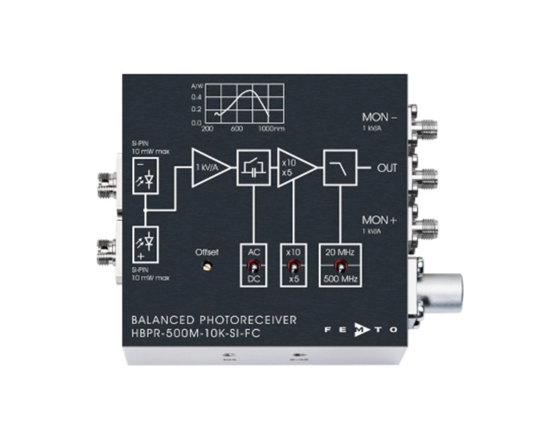

HBPR系列的光接收器/光检测器由两个反并联连接的光电二极管和随后的低噪声跨阻放大器组成。光电二极管经过精心选择和成对匹配，以实现尽可能高的共模抑制比（CMRR）。低输入噪声（NEP）和好的共模抑制为MHz范围内的平衡光接收器设定了标准，并实现了高灵敏度的信号检测。即使在高重复率和快速变化的信号形状（例如在量子态层析成像中）的情况下，高带宽也可以准确检测激光脉冲。由于具有其他功能，例如可切换的带宽限制（低通滤波器），独立的快速监控器输出，可调节的偏移量和可切换的AC / DC耦合，HBPR系列的光接收器是用途广泛的平衡光接收器。

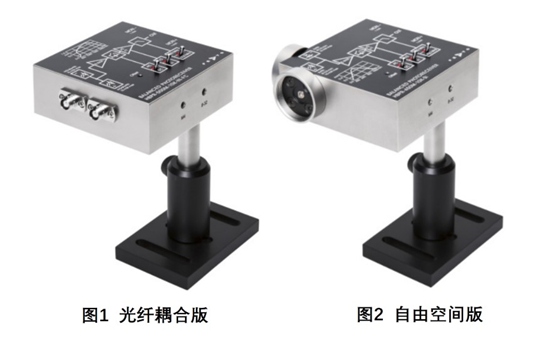

兼容光学台（自由空间）和光纤

自由空间输入设计为带螺纹连接环（FST）的1.035“ -40螺纹法兰或无螺纹的25 mm圆形法兰（FS）。这两种类型均可与各种制造商的光学配件广泛兼容，例如镜头，镜筒，笼式系统，光学适配器等。较大面积的检测器有助于在自由空间应用中进行光学聚焦，并在使用可选的可用光纤适配器时确保高且稳定的耦合效率。

带有Ø0.8毫米光电探测器的FST自由空间SI型号由于探测器表面大，可以很容易地转换为光纤连接（FC，FSMA），只需简单地拧紧PRA系列的可选光纤适配器即可。对于探测器面积较小的型号（例如Ø0.4 / 0.3 mm），仅在有限的范围内建议使用光纤适配器，因为会发生耦合损耗和不稳定性。如果将放在高精度光纤测量上，则使用带有固定光纤输入的HBPR FC模型通常会获得好的结果。所有HBPR光接收器均配有UNC 8-32和M4螺纹孔，因此可以方便，稳定地集成到标准支架上的光学系统中。

应用领域

ü 光谱学

ü 相干外差检测

ü 光学量子态的同态检测

ü 光学相干断层扫描（OCT）

ü 干涉测量

ü 光延迟测量

ü 示波器，

ü 频谱分析仪，

ü A / D转换器和锁定放大器的差分光学前端

光谱范围从320到1000 nm：

模块	HBPR-100M-60K-SI-FS HBPR-100M-60K-SI-FST HBPR-100M-60K-SI-FC	HBPR-200M-30K-SI-FS HBPR-200M-30K-SI-FST HBPR-200M-30K-SI-FC	HBPR-500M-10K-SI-FS HBPR-500M-10K-SI-FST HBPR-500M-10K-SI-FC
Si-PIN 光电二极管	0.8 mm Ø	0.8 mm Ø	0.4 mm Ø, FC version with ball lens
光谱范围	320 - 1000 nm	320 - 1000 nm	320 - 1000 nm
带宽 (−3 dB)	DC - 100 MHz	DC - 200 MHz	DC - 500 MHz
跨阻增益 (可切换)	2.0 x 104 V/A 6.0 x 104 V/A	1.0 x 104 V/A 3.0 x 104 V/A	5.0 x 103 V/A 10.0 x 103 V/A
转换增益 (可切换)	10.8 x 103 V/W typ. 32.4 x 103 V/W typ. (@ 850 nm)	5.4 x 103 V/W typ. 16.2 x 103 V/W typ. (@ 850 nm)	2.55 x 103 V/W typ. 5.1 x 103 V/W typ. (@ 760 nm)
zui小 NEP	≤ 6.5 pW/√Hz (@850 nm)	≤ 7.8 pW/√Hz (@850 nm)	≤ 12 pW/√Hz (@760 nm)
NEP (@ 20 MHz)	≤ 7.4 pW/√Hz (@850 nm)	≤ 8.8 pW/√Hz (@850 nm)	≤ 13 pW/√Hz (@760 nm)
共模抑制(典型值)	50 dB	45 dB	40 dB

光谱范围从800到1700 nm：

模块	HBPR-100M-60K-IN-FS HBPR-100M-60K-IN-FST HBPR-100M-60K-IN-FC	HBPR-200M-30K-IN-FS HBPR-200M-30K-IN-FST HBPR-200M-30K-IN-FC	HBPR-450M-10K-IN-FS HBPR-450M-10K-IN-FST HBPR-500M-10K-IN-FC
InGaAs-PIN光电二极管	0.3 mm Ø (FS/FST model), 80 µm Ø, ball lens (FC model)
光谱范围	800 - 1700 nm (FS/FST model), 900 - 1700 nm (FC model)
带宽 (−3 dB)	DC - 100 MHz	DC - 200 MHz	DC - 450 MHz (FS/FST) DC - 500 MHz (FC)
跨阻增益 (可切换)	2.0 x 104 V/A 6.0 x 104 V/A	1.0 x 104 V/A 3.0 x 104 V/A	5.0 x 103 V/A 1.0 x 104 V/A
转换增益 @ 1550 nm (可切换)	19 x 103 V/W typ. 57 x 103 V/W typ.	9.5 x 103 V/W typ. 28.5 x 103 V/W typ.	4.75 x 103 V/W typ. 9.5 x 103 V/W typ.
zui小NEP (@ 1550 nm)	≤ 3.7 pW/√Hz	≤ 4.4 pW/√Hz (FS/FST) ≤ 4.1 pW/√Hz (FC)	≤ 6.5 pW/√Hz (FS/FST) ≤ 6.7 pW/√Hz (FC)
NEP (@ 20 MHz, 1550 nm)	≤ 4.3 pW/√Hz (FS/FST) ≤ 4.0 pW/√Hz (FC)	≤ 4.9 pW/√Hz (FS/FST) ≤ 4.4 pW/√Hz (FC)	≤ 6.9 pW/√Hz
共模抑制(典型值)	50 dB (FS/FST) 55 dB (FC)	45 dB (FS/FST) 50 dB (FC)	35 dB (FS/FST) 45 dB (FC)

以下规格适用所以HBPR 模块:

zui大连续模式功率	每个光电二极管10 mW
低通滤波	全带宽可切换至20 MHz（上限频率）
高通滤波	直流耦合可切换为交流（较低的10 Hz截止频率）
信号输出电压	在50负载下为±1.0 V（用于线性增益和低谐波失真）, 50Ω负载时zui大±2.0 V
监视器输出	互阻抗增益1000 V / A，带宽DC-10 MHz，输出电压 0 ... +10 V (@ ≥100 kΩ load)
供电电压 /电流	±15 V (±14.5 V … ±16.5 V) –90 / +120 mA 典型值
安装尺寸	80 x 80 x 30,5 mm (L x B x H) 重量 FC-models 350 g (0.77 lbs), 重量 FS/FST-models 410 g (0.9 lbs)

l 偏置可通过电位计调节。

l 输出短路保护。

l 通过3针Lemo®插座供电。

l 设备随附了一个配对连接器。

l 提供可选的电源PS-15。
